Configurar BGP no NE

Criada por Danilo Tomich, Modificado em Seg, 25 Mar, 2024 na (o) 8:35 PM por Danilo Tomich

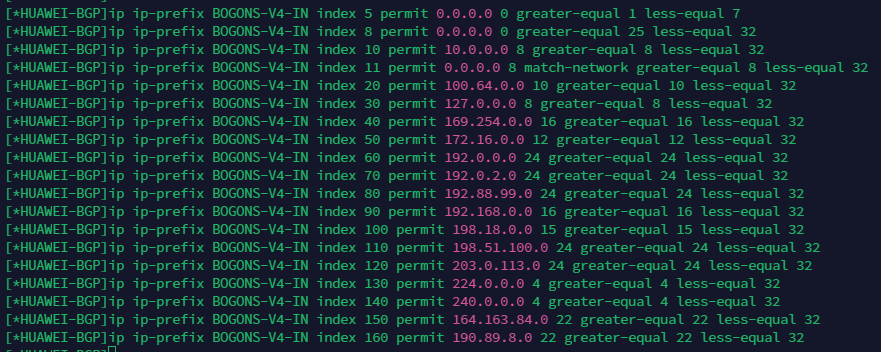

Vamos criar primeiro nossa tabela de BOGONS-V4

ip ip-prefix BOGONS-V4-IN index 5 permit 0.0.0.0 0 greater-equal 1 less-equal 7
ip ip-prefix BOGONS-V4-IN index 8 permit 0.0.0.0 0 greater-equal 25 less-equal 32
ip ip-prefix BOGONS-V4-IN index 10 permit 10.0.0.0 8 greater-equal 8 less-equal 32
ip ip-prefix BOGONS-V4-IN index 11 permit 0.0.0.0 8 match-network greater-equal 8 less-equal 32
ip ip-prefix BOGONS-V4-IN index 20 permit 100.64.0.0 10 greater-equal 10 less-equal 32
ip ip-prefix BOGONS-V4-IN index 30 permit 127.0.0.0 8 greater-equal 8 less-equal 32
ip ip-prefix BOGONS-V4-IN index 40 permit 169.254.0.0 16 greater-equal 16 less-equal 32
ip ip-prefix BOGONS-V4-IN index 50 permit 172.16.0.0 12 greater-equal 12 less-equal 32
ip ip-prefix BOGONS-V4-IN index 60 permit 192.0.0.0 24 greater-equal 24 less-equal 32
ip ip-prefix BOGONS-V4-IN index 70 permit 192.0.2.0 24 greater-equal 24 less-equal 32
ip ip-prefix BOGONS-V4-IN index 80 permit 192.88.99.0 24 greater-equal 24 less-equal 32
ip ip-prefix BOGONS-V4-IN index 90 permit 192.168.0.0 16 greater-equal 16 less-equal 32
ip ip-prefix BOGONS-V4-IN index 100 permit 198.18.0.0 15 greater-equal 15 less-equal 32
ip ip-prefix BOGONS-V4-IN index 110 permit 198.51.100.0 24 greater-equal 24 less-equal 32
ip ip-prefix BOGONS-V4-IN index 120 permit 203.0.113.0 24 greater-equal 24 less-equal 32
ip ip-prefix BOGONS-V4-IN index 130 permit 224.0.0.0 4 greater-equal 4 less-equal 32
ip ip-prefix BOGONS-V4-IN index 140 permit 240.0.0.0 4 greater-equal 4 less-equal 32
ip ip-prefix BOGONS-V4-IN index 150 permit 164.163.84.0 22 greater-equal 22 less-equal 32
ip ip-prefix BOGONS-V4-IN index 160 permit 190.89.8.0 22 greater-equal 22 less-equal 32

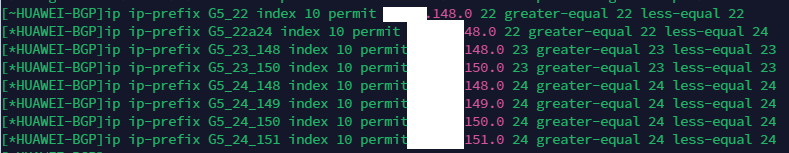

Depois criamos nossa tabela de IPs. Nossos prefixos.
Repare que foi criado tabelas sempre com o nome da empresa. No exemplo com o Nome G5 e mais o tamanho do prefixo.
Que no nosso exemplo vai do /22 ao /24.
Dessa maneira fica fácil de declarar nas políticas de roteamento qual prefixo vamos anunciar.

ip ip-prefix G5_22 index 10 permit 192.168.148.0 22 greater-equal 22 less-equal 22
ip ip-prefix G5_22a24 index 10 permit 192.168.148.0 22 greater-equal 22 less-equal 24
ip ip-prefix G5_23_148 index 10 permit 192.168.148.0 23 greater-equal 23 less-equal 23
ip ip-prefix G5_23_150 index 10 permit 192.168.150.0 23 greater-equal 23 less-equal 23
ip ip-prefix G5_24_148 index 10 permit 192.168.148.0 24 greater-equal 24 less-equal 24
ip ip-prefix G5_24_149 index 10 permit 192.168.149.0 24 greater-equal 24 less-equal 24
ip ip-prefix G5_24_150 index 10 permit 192.168.150.0 24 greater-equal 24 less-equal 24
ip ip-prefix G5_24_151 index 10 permit 192.168.151.0 24 greater-equal 24 less-equal 24

Vamos criar em boa prática as rotas que podemos receber das operadoras.

ip ip-prefix FULL-ROUTING-V4-IN index 10 permit 0.0.0.0 0 greater-equal 8 less-equal 24

Vamos criar para o IPV6

ip ipv6-prefix PL-FULLROUTING-IPV6 index 10 permit :: 0 less-equal 48
ip ipv6-prefix PL-MEU_32_FULL index 10 permit 2804:cafe:: 32 greater-equal 32 less-equal 36
ip ipv6-prefix PL-MEU_32a48 index 10 permit 2804:cafe:: 32 greater-equal 32 less-equal 48

Agora vamos criar as políticas de roteamento.

Para ficar de fácil entendimento, crio as políticas com o número de AS mais o nome do fornecedor.
Exemplo:

AS65000-GIGABYTE-V4_in

AS65000-GIGABYTE-V4_out

route-policy AS65000-GIGABYTE-V4_in deny node 10
 if-match ip-prefix BOGONS-V4-IN
#
route-policy AS65000-GIGABYTE-V4_in permit node 100
 if-match ip-prefix FULL-ROUTING-V4-IN
#
route-policy AS65000-GIGABYTE-V4_in deny node 1000
#
route-policy AS65000-GIGABYTE-V4_out permit node 10
 if-match ip-prefix G5_22
#
route-policy AS65000-GIGABYTE-V4_out deny node 1000
#

Para visualizar como ficou:

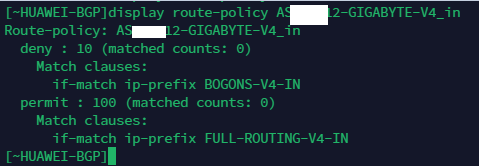

Para as políticas AS65000-GIGABYTE-V4_in.

Ou seja, de entrada, de recebimento do fornecedor.

display route-policy AS65000-GIGABYTE-V4_in

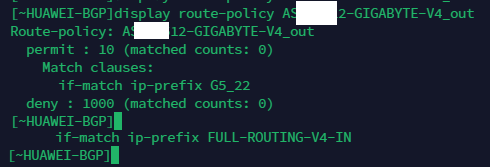

Agora vamos visualizar como ficou enviando para a Operadora.

display route-policy AS65000-GIGABYTE-V4_out

Vamos criar para IPv6

route-policy RP-FULLROUTING-IPv6_in permit node 10
 if-match ipv6 address prefix-list PL-FULLROUTING-IPV6
#
route-policy RP-FULLROUTING-IPv6_in deny node 3000
#
route-policy AS6500-ALTERNA-V6_out permit node 10
 if-match ipv6 address prefix-list PL-MEU_32_FULL
#
route-policy AS6500-ALTERNA-V6_out deny node 3000
#

Feito todas as tabelas e filtros, vamos criar agora a Instance do provedor.
Considerando que já tenha criado a interface e adicionado o ip do fornecedor.

Caso contrario, faça esse procedimento antes, crie no huawei o ponto a ponto com a operadora e veja se pinga no gateway.

Vamos à criação da instance e fechar sessão com a operadora.

No exemplo abaixo:

BGP: SEU AS
PEER: GATEWAY DA OPERADORA

AS-NUMBER: AS DA OPERADORA

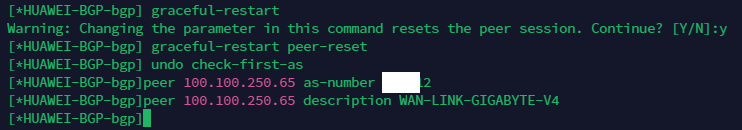

bgp 65100
graceful-restart
y
 graceful-restart peer-reset
 undo check-first-as
 peer 100.100.250.65 as-number 65000
 peer 100.100.250.65 description WAN-LINK-GIGABYTE-V4
comm

Vamos declarar os nossos prefixos e ativar as politicas de roteamento para o IPv4.

ipv4-family unicast
  undo synchronization
  network 192.168.148.0 255.255.252.0
  network 192.168.148.0 255.255.254.0
  network 192.168.148.0 255.255.255.0
  network 192.168.149.0 255.255.255.0
  network 192.168.150.0 255.255.254.0
  network 192.168.150.0 255.255.255.0
  network 192.168.151.0 255.255.255.0
  prefix origin-validation enable
  bestroute origin-as-validation
  peer 100.100.250.65 enable
  peer 100.100.250.65 route-policy AS6500-GIGABYTE-V4_in import
  peer 100.100.250.65 route-policy AS6500-GIGABYTE-V4_out export

Vamos fazer para o IPv6

ipv6-family unicast
  undo synchronization
  network 2804:cafe:: 32
  prefix origin-validation enable
  peer 2804:cafe:1009::1 enable
  peer 2804:cafe:1009::1 route-policy RP-FULLROUTING-IPv6_in import
  peer 2804:cafe:1009::1 route-policy AS264512-GIGABYTE-V6_out export

Por fim vamos adicionar as rotas default.

Sempre bom pedi a operadora para enviar a ROTA-DEFAULT aotomatico.

E caso queira colocar estático, segue abaixo.

ip route-static 0.0.0.0 0.0.0.0 10.100.1.69 description ROTA PRINCIPAL

Adicione tbm essas regras abaixo com seus prefixos.

ip route-static 192.168.68.0 255.255.252.0 NULL0
ip route-static 192.168.68.0 255.255.254.0 NULL0
ip route-static 192.168.68.0 255.255.255.0 NULL0
ip route-static 192.168.69.0 255.255.255.0 NULL0
ip route-static 192.168.70.0 255.255.254.0 NULL0
ip route-static 192.168.70.0 255.255.255.0 NULL0
ip route-static 192.168.71.0 255.255.255.0 NULL0
