Configurar interfaces Virtuais entre a caixa e a VS

Criada por Danilo Tomich, Modificado em Ter, 27 Ago na (o) 2:26 PM por Danilo Tomich

Configurar interfaces Virtuais entre a caixa e a VS

Cenário de exemplo:

Uma caixa NE8000 ou NE40 com PPPoE e BG em uma VS. "Caixa virtual".

Queremos passar, por exemplo, o IPv6 do BGP para a caixa PPPoE, sem necessidade de interligar cabos em portas físicas.
Podemos fazer isso criando essas interfaces virtuais.

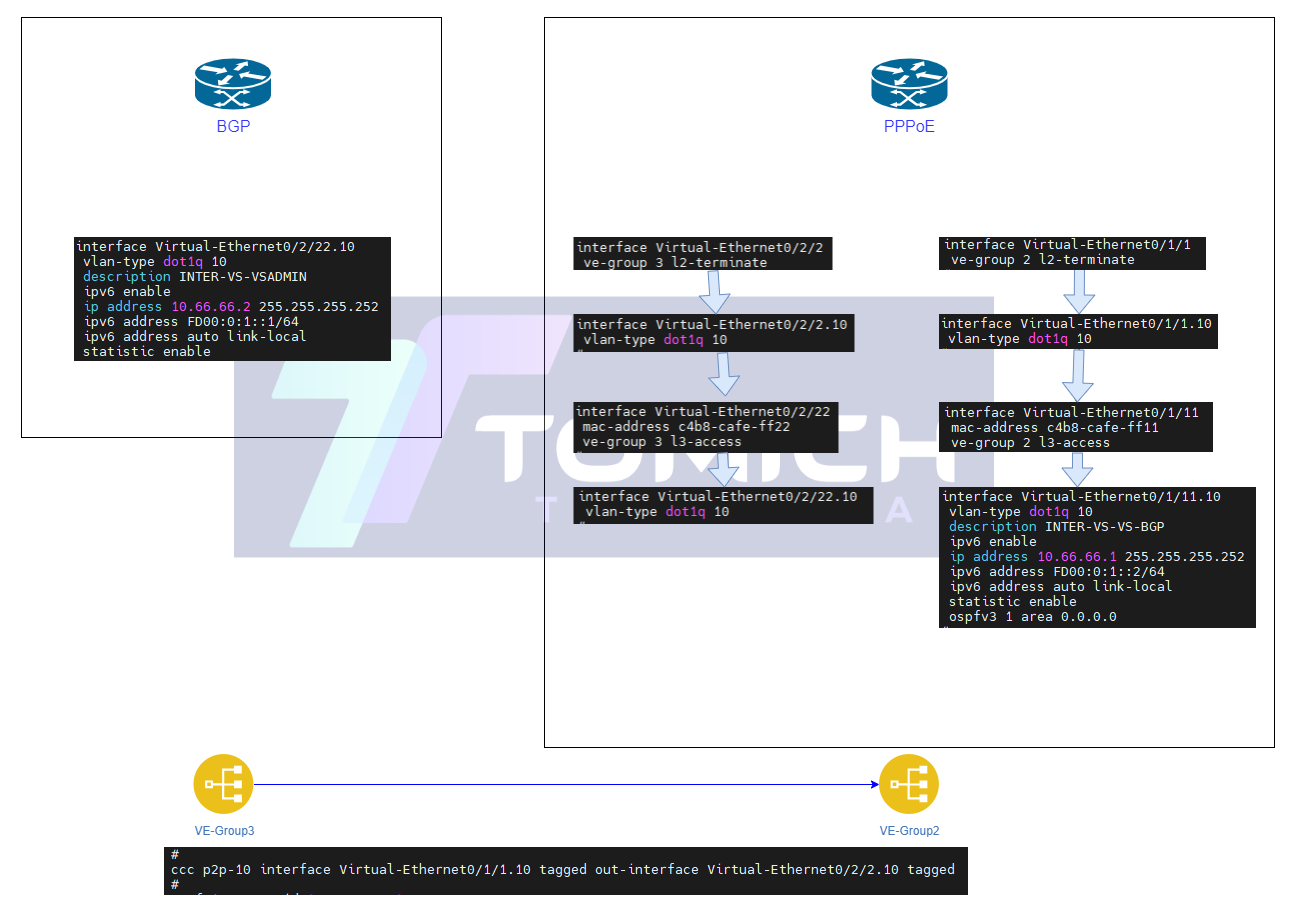

Segue exemplo diagrama:

Na Caixa PPPoE:

vamos criar a interface Virtual que vai ficar no PPPoE
Criaremos 2 grupos.
ve-group 2 - Para o PPPoE
ve-group 3 - Para o BGP

interface Virtual-Ethernet0/1/1
 ve-group 2 l2-terminate

interface Virtual-Ethernet0/1/1.10
 vlan-type dot1q 10

interface Virtual-Ethernet0/1/11
ve-group 2 l3-access
comm
 mac-address c4b8-cafe-ff11

Por último os ips e ospf caso sua caixa já tenha ele ativo!

interface Virtual-Ethernet0/1/11.10
 vlan-type dot1q 10
 description INTER-VS-VS-BGP
 ipv6 enable
 ip address 10.66.66.1 255.255.255.252
 ipv6 address FD00:0:1::2/64
 ipv6 address auto link-local
 statistic enable
 ospfv3 1 area 0.0.0.0

Agora vamos configurar os dados que vão pertencer ao BGP: Tudo é feito na caixa principal, no caso o PPPoE. Ae por último iremos enviar a interface a caixa BGP Virtual.

interface Virtual-Ethernet0/2/2
 ve-group 3 l2-terminate

interface Virtual-Ethernet0/2/2.10
 vlan-type dot1q 10

interface Virtual-Ethernet0/2/22
ve-group 3 l3-access
 mac-address c4b8-cafe-ff22

Crie a regra abaixo e já envie para a caixa BGP

interface Virtual-Ethernet0/2/22.10
 vlan-type dot1q 10

Essa regra abaixo é para dar match as interfaces virtuais entre as caixas.

Ative antes o MPLS:

#
mpls
 mpls te
 mpls rsvp-te
 mpls te cspf
#
mpls l2vpn
#
mpls ldp
 #

ccc p2p-10 interface Virtual-Ethernet0/1/1.10 tagged out-interface Virtual-Ethernet0/2/2.10 tagged

Já no BGP acesse a interface e adicione as configurações necessárias.

interface Virtual-Ethernet 0/2/22.10
description INTER-VS-ADMIN
ip address 10.66.66.2 30
ipv6 address FD00:0:1::1/64
ipv6 address auto link-local
statistic enable
comm

E bingo... Vai esta funcionando.
