PASSO 5 - MPLS

Criada por Danilo Tomich, Modificado em Qui, 10 Jul na (o) 9:55 AM por Danilo Tomich

Configuração de MPLS entre Raisecom e Huawei NE8000
Antes dessa configuração, lembre de ter feito o ospf.

1. Topologia

MPLS ativado entre:
- Raisecom SW
- Huawei NE8000
IP de transporte MPLS: 10.192.201.6/30 (Raisecom) ↔ 10.192.201.5/30 (NE8000)
Interface utilizada: VLAN 501 (por cima de link LACP/Trunk)

1.2 ? Ajuste do MTU nas Interfaces para MPLS

Antes de ativar o MPLS no link entre os equipamentos, é essencial ajustar corretamente o MTU (Maximum Transmission Unit) das interfaces que farão parte do transporte MPLS.

? Por que isso é importante?

O MPLS adiciona cabeçalhos extras aos pacotes IP. Se o MTU das interfaces estiver no padrão (geralmente 1500 bytes), esses pacotes podem ser fragmentados ou até descartados, causando falhas no LDP e instabilidade geral na rede.

? Etapas para ajustar o MTU no Switch Raisecom

Acesse o modo de configuração da interface que será usada no transporte MPLS (exemplo: porta física ou interface VLAN).
Verifique o valor máximo suportado de MTU com o comando:

mtu ?

Isso mostrará o valor máximo aceito para aquela interface (ex: 1600, 2000, etc).

Dae pode ir na interface do huawei e aplique o mesmo MTU

✅ Recomendação padrão

Para redes MPLS com LDP e possibilidade de VPLS ou QinQ no futuro, adotar um MTU de 1600 ou 1604 já garante margem para encapsulamento sem perdas.

⚠️ Para saber se pegou de fato o MTU que colocou nas confi:

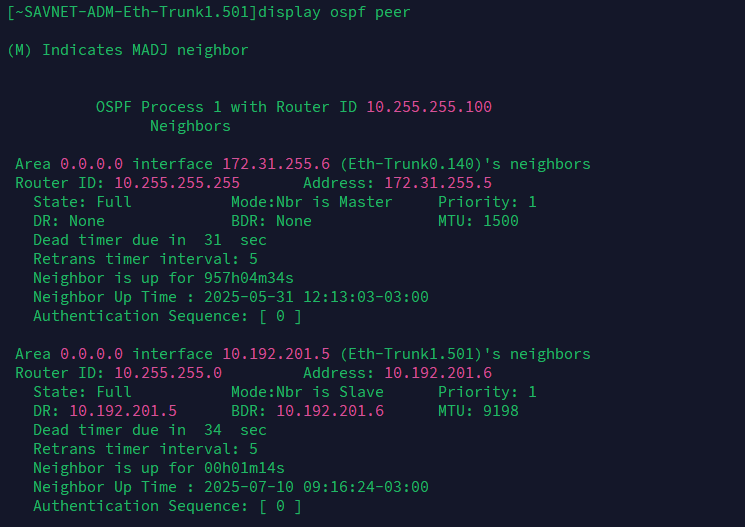

display ospf peer

2. Huawei NE8000 - Configuração MPLS

# Interface VLAN 501 com IP para transporte

interface Eth-Trunk1.501
 vlan-type dot1q 501
 ip address 10.192.201.5 255.255.255.252
 ospf enable 1 area 0.0.0.0
 mtu 9198
 mpls
 mpls ldp

# Habilitar MPLS global

mpls ldp
mpls

? Verifique:

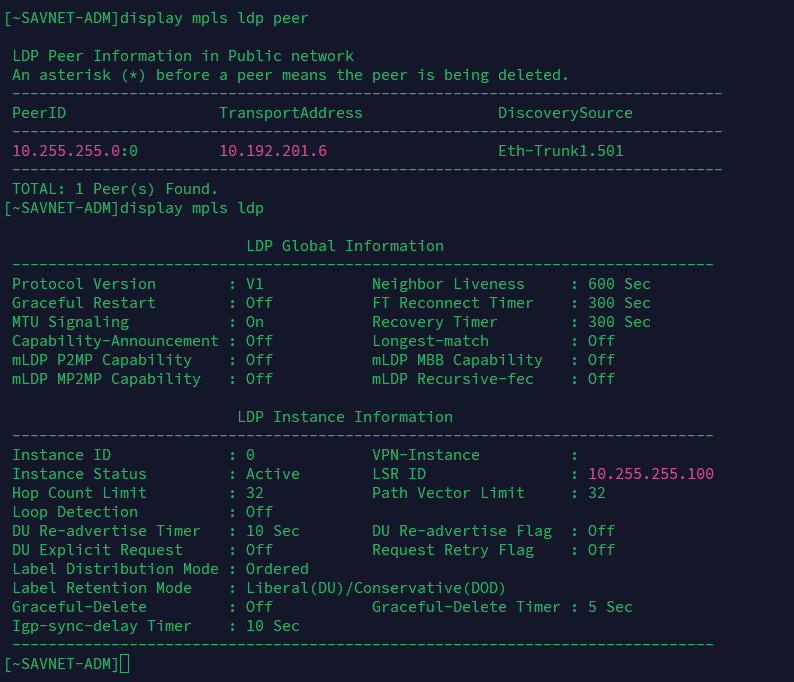

display mpls ldp peer
display mpls ldp binding

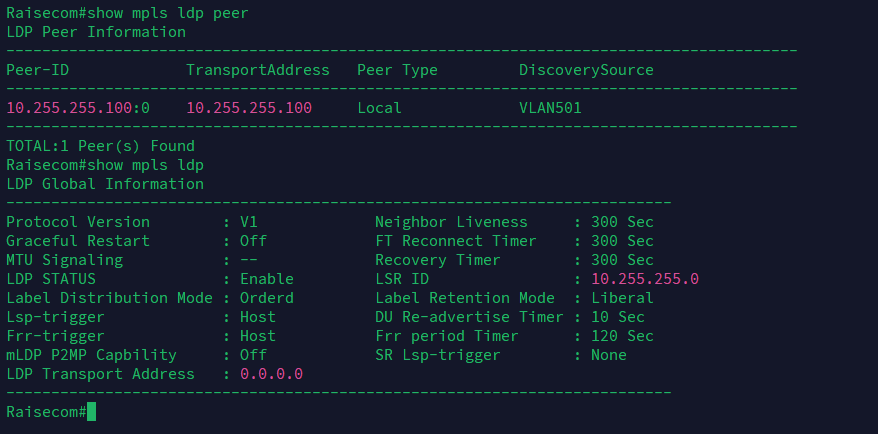

3. Raisecom - Configuração MPLS

# Entrar na interface VLAN usada como transporte

interface vlan 501
 ip address 10.192.201.6 255.255.255.252
 mtu 9198
 mpls ldp
 mpls ldp transport-address interface

# Habilitar MPLS globalmente

mpls ldp
mpls
