Criar sessão MultiHop

Criada por Danilo Tomich, Modificado em Seg, 15 Abr, 2024 na (o) 12:13 PM por Danilo Tomich

Nesse exemplo vamos criar uma sessão MultiHop.
Motivo:
Estamos recebendo da sessão principal da Operadora, rotas parciais. E desejamos receber a Full Routing.

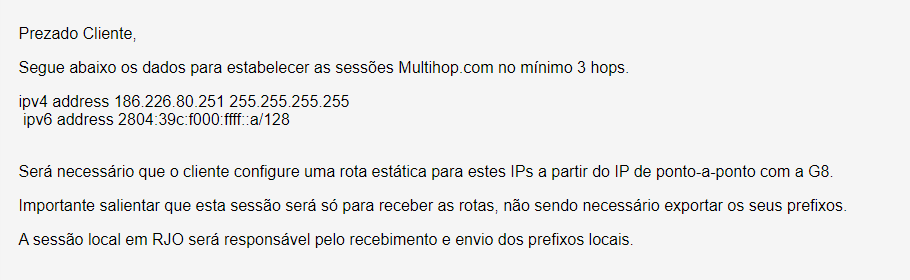

Para isso solicitamos a operadora os dados para Multihop.

No nosso exemplo foi com A Operadora G8.

Ou seja! Conforme o que enviaram acima, temos alguns passos a criar.
01 - Criar Rota estática
02 - Criar a route-policy
03 - Criar os peer para fechar sessão

01 - Criar Rota estática:

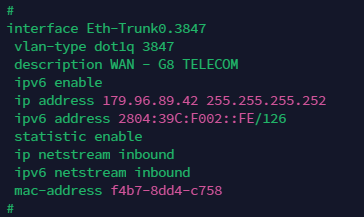

Fechamos o Ponto a ponto com a G8 com os seguintes dados:

Então o Gateway é:

IPv4: 179.96.89.41
IPv6: 2804:39C:F000:FFFF::A

Sabendo disso, vamos criar as rotas.
Pegamos o ip de multihop e apontamos para o gateway da operadora.

IPv4:

ip route-static 186.226.80.251 255.255.255.255 179.96.89.41 description ROTA MULTIHOP G8

IPv6

ipv6 route-static 2804:39C:F000:FFFF::A 128 2804:39C:F002::FD description ROTA MULTIHOP G8

Vamos criar as Route policy

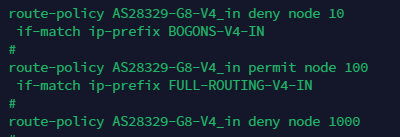

Para a Route-Policy de entrada, podemos utilizar a mesma que já foi criada para a operadora.

No nosso caso seria essa!

IPv4 - IN

#
route-policy AS28329-G8-V4_in deny node 10
 if-match ip-prefix BOGONS-V4-IN
#
route-policy AS28329-G8-V4_in permit node 100
 if-match ip-prefix FULL-ROUTING-V4-IN
#
route-policy AS28329-G8-V4_in deny node 1000
#

IPv6 - IN

#
route-policy RP-FULLROUTING-IPv6_in permit node 10
 if-match ipv6 address prefix-list PL-FULLROUTING-IPV6
#
route-policy RP-FULLROUTING-IPv6_in deny node 3000
#

Vamos criar agora a de export (out), que vamos enviar para operadora.

Como é uma sessão somente para receber a tabela full routing da operadora, nessas regras criamos a route policy de out negando tudo.

Não precisa enviar nada por ela. Pois ja temos as route policy da sessão principal enviando.

IPv4 - OUT

route-policy AS28329-G8-V4-MULTIHOP_out deny node 1000

IPv6 - OUT

route-policy AS28329-G8-MULTIHOP-V6_out deny node 10

Ae basta fechar a sessão:

E adicionar mínimo 3 saltos conforme a G8 orientou!

IPv4:

peer 186.226.80.251 as-number 28329
 peer 186.226.80.251 description WAN MULTIHOP G8
 peer 186.226.80.251 ebgp-max-hop 3

ipv4-family unicast

 peer 186.226.80.251 enable
  peer 186.226.80.251 route-policy AS28329-G8-V4_in import
  peer 186.226.80.251 route-policy AS28329-G8-V4-MULTIHOP_out export

IPv6:

peer 186.226.80.251 as-number 28329
 peer 186.226.80.251 description WAN MULTIHOP G8
 peer 186.226.80.251 ebgp-max-hop 3

ipv6-family

 peer 2804:39C:F000:FFFF::A enable
  peer 2804:39C:F000:FFFF::A route-policy RP-FULLROUTING-IPv6_in import
  peer 2804:39C:F000:FFFF::A route-policy AS28329-G8-MULTIHOP-V6_out export

E bingo. Visualize as rotas e vai ver recebendo full.

display bgp peer
display bgp ipv6 peer
