Autorizar e Excluir ONU e ONT

Criada por Danilo Tomich, Modificado em Ter, 8 Ago, 2023 na (o) 10:15 AM por Danilo Tomich

Digamos que o IP da OLT é 192.168.19.4
User: admin
Senha: tomich

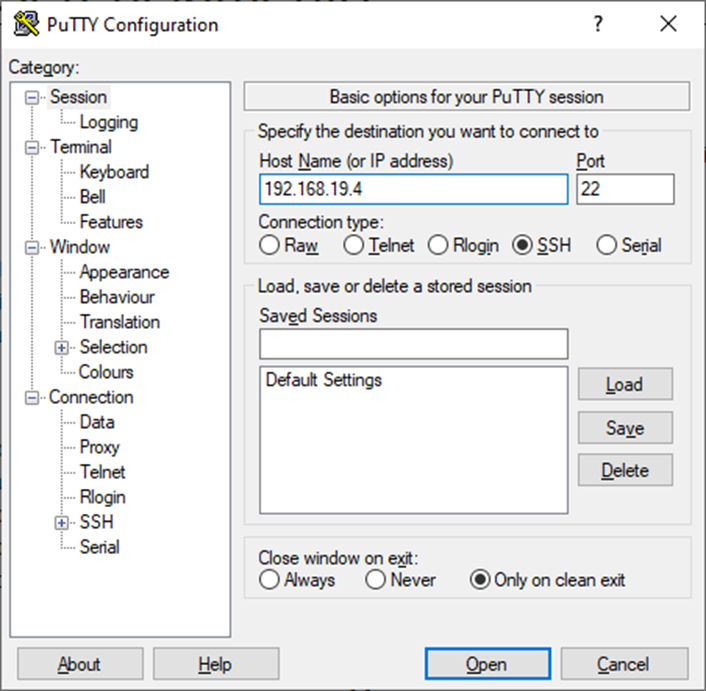

O acesso é feito pelo putty.

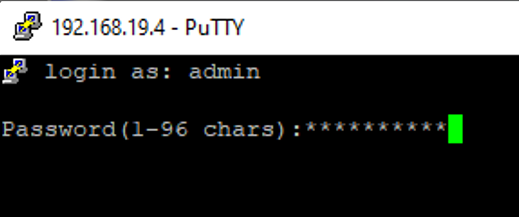

1.1 Dados para acesso

IP : 192.168.19.4
Porta: 22
Usuário: admin
Senha: tomich

2. Entendendo algumas nomenclaturas.

2.2 “Vlans” - na OLT

Na OLT temos 16 portas PONs. (Portas que atendem clientes.
Cada porta podemos atender até 128 Clientes.
Para uma gerência e melhor segurança, identificamos cada porta com um número de Vlan.
Ficando da seguinte Forma:

Porta 1 – Vlan 1001
Porta 2 – Vlan 1002
Porta 3 – Vlan 1003
Porta 4 – Vlan 1004
Porta 5 – Vlan 1005
Porta 6 – Vlan 1006

Porta 7 – Vlan 1007

Porta 8 – Vlan 1008

Porta 9 – Vlan 1009

Porta 10 – Vlan 1010

Porta 11 – Vlan 1011

Porta 12 – Vlan 1012

Porta 13 – Vlan 1013

Porta 14 – Vlan 1014

Porta 15 – Vlan 1015

Porta 16 – Vlan 1016

Cada clientes devemos liberar na Vlan correta.
Podemos saber qual vlan do cliente por comandos, que será mostrado logo abaixo.
Também podemos confirmar com o Técnico em qual Caixa “CTO” o cliente foi ligado. Idela que na caixa tenha o número da vlan.

2.1 “Lines” – Roteadores e ONUs

Cada modelo de Roteador e ONU é identificado por um nome chamado “LINE”.
Hoje temos então dois modelos.

Da Line: 101 a 116 – ONT 121 AC
Da Line: 201 a 216 – ONU 110 B

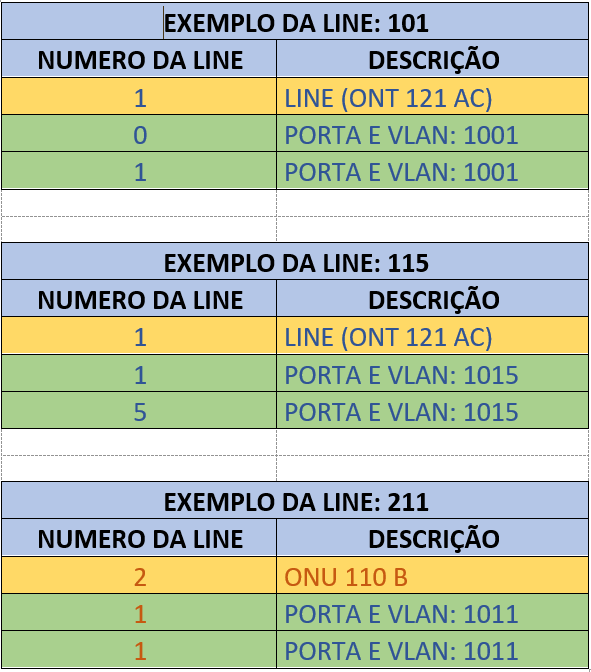

Praticando sobre Lines:
No exemplo abaixo temos lines que significa. Primeiro número o modelo do Roteador ou ONU, o segundo e terceiro numero a porta e vlan que o Roteador ou onu esta ligado.

Exercício pratico:

Mandou para o cliente uma:
ONT 121 AC
E vai ligar na porta 1 da OLT:
A line vai ser 101

Mandou para o cliente uma:
ONU 110 B
E vai ligar na porta 12 da OLT:
A line vai ser 212

3. Provisionamento para ONT 121 AC

O provisionamento é o processo de registro, ativação e aplicação das configurações de serviços de uma ONT ou ONU.

     Após acessar a OLT pelo Putty conforme passo 1, devemos descobrir se a ONT está ligado e pronto para ser liberado na OLT.

  Lembre que a Line para esse modelo de ONT começa sempre com numero 1, e pode terminar números de 1 a 16, a depender em qual porta vai ser ligada.

Sintaxe:
     OBS: Os comandos são os que estão depois do #.
Tudo que for até # desconsidere. Até o # é para identificar onde vc está dentro da OLT.

3.1 – Listar ONUs para liberar.

G16>enable
G16># conf t
G16(config)# show ont-find list interface gpon all

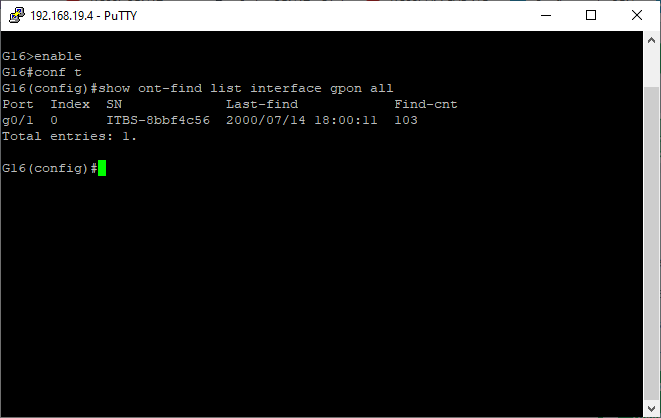

Após comando, vai aparecer qual ONT está liberado para provisionar.
Exemplo:

Entendendo a imagem acima:
Port
g0/1
Significa que a ONT esta ligado a PORTA 1 da OLT.
Então Sabemos que ela esta na VLAN 1001.
A Line então vai ser a 101.

SN
ITBS-8bbf4c56
SN é o serial da ONT. Vamos precisar desse serial para liberar a ONU. Abaixo tem o comando e mostra onde utiliza o serial.

3.2 – Provisionando

G16(config)#deploy profile rule
G16(deploy-profile-rule)#aim 0/1/1 name ONTDETESTE
G16(deploy-profile-rule-0/1/1)#permit sn string-hex ITBS-8bbf4c56 line 101 default line 101
G16(deploy-profile-rule-0/1/1)#active
G16(deploy-profile-rule-0/1/1)#exit
G16(deploy-profile-rule)#exit
G16(config)#exit
G16#copy running-config startup-config
Startup config in flash will be updated, are you sure(y/n)? [n]y

Building, please wait...
Update startup config successfully.

G16#

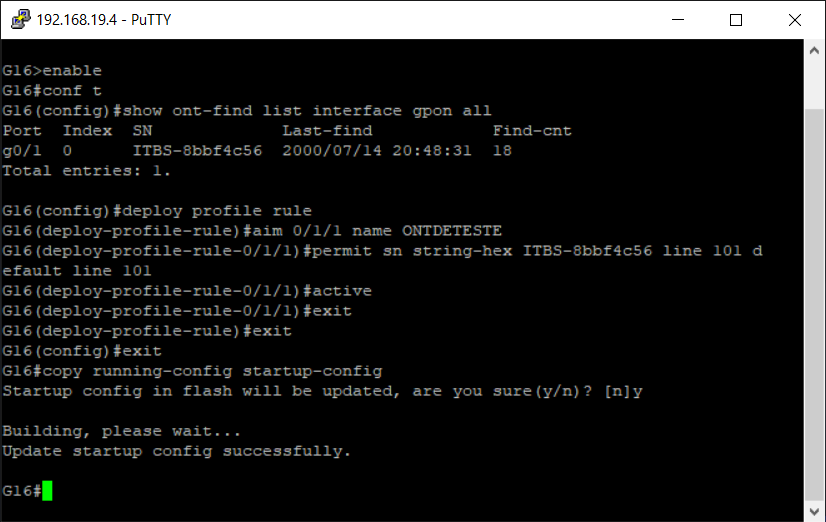

Putty de exemplo:

G16#copy running-config startup-config – Comando para salvar oque foi feito.
Muito importante no final de qualquer mudança, executar esse comando para salvar.

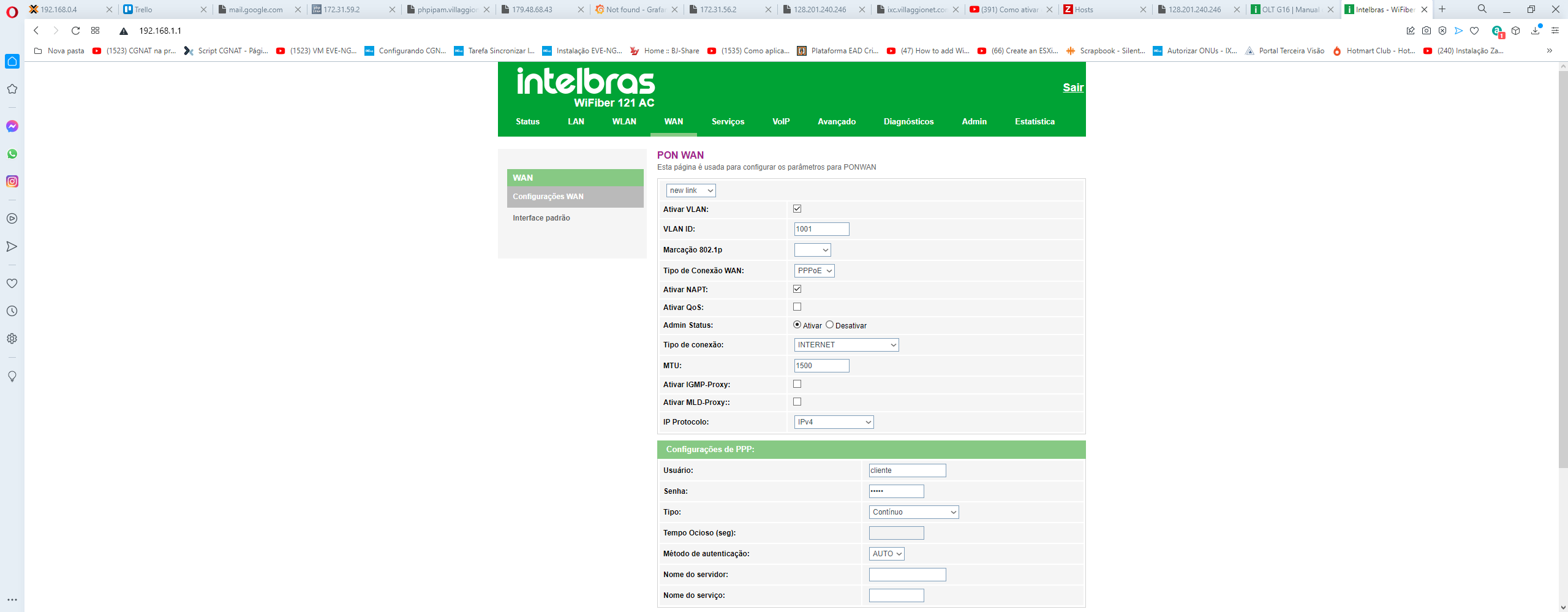

4. Configurando Roteador ONT

Após feito a liberação da ONT, basta acessar o Roteador e terminar as configurações como de costume.

Exemplo:

5. Visualizar ONTs Liberadas

G16>enable
G16#conf t
G16(config)#show running-config deploy-profile-rule

![deploy-profile-rule]
deploy profile rule
aim 0/1/1 name ONTDETESTE
permit sn string-hex ITBS-8bbf4c56 line 1 default line 1
active
exit

G16(config)#

No exemplo observamos que tem uma ONTDETESTE liberada na porta 0/1/1

5.1 – Deletar ONT

G16(config)#deploy profile rule
G16(deploy-profile-rule)#delete aim 0/1/1
Delete rule profile will make the ONT offline, are you sure(y/n)?[n]y

Config success: 1, failed: 0(Referenced-0 Noentry-0 Other-0).

G16(deploy-profile-rule)#exit
G16(config)#exit
G16#copy running-config startup-config
Startup config in flash will be updated, are you sure(y/n)? [n]y

Building, please wait...
Update startup config successfully.

Significa que deletamos a ONT que estava na porta 1 com numero 1 da ONU.

6 – Liberar ONU 110 B

6.1 – Coletar informações necessárias.

Siga o Passo> 3.1 - Listar as ONUs que tem para liberar
Pegue a porta, e o serial.

Siga o Passo> 5 - Liste as ONUS que já foram Liberadas.

Anote o ultimo número de ONU liberada.
Pois ao liberar uma outra ONU, é necessário colocar número seguinte.

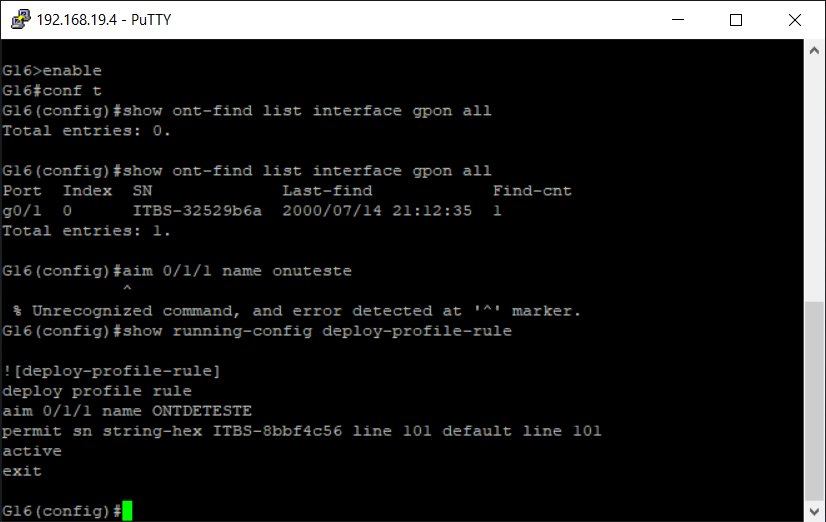

Exemplo:
Abaixo podemos observar que já tem uma ONU liberada e o ultimo numero significa o numero da ONU.
A próxima ONU então começa com numero 2.

6.2 – Liberar ONU

Sabemos que vai para o Cliente uma ONU 110 B.
Então a Line começa com numero 2.
Sabemos que a ONU esta na porta 1 da OLT 10.
Então a Line é: 201
Com a Line, serial, próximo numero liberado na OLT, Basta seguir os comandos abaixo.

G16(config)#deploy profile rule
G16(deploy-profile-rule)#aim 0/1/2 name ONU110BTESTE
G16(deploy-profile-rule-0/1/2)#permit sn string-hex ITBS-32529b6a line 201 d
efault line 201
G16(deploy-profile-rule-0/1/2)#active
G16(deploy-profile-rule-0/1/2)#exit
G16(deploy-profile-rule)#exit
G16(config)#exit
G16#copy running-config startup-config
Startup config in flash will be updated, are you sure(y/n)? [n]y

Building, please wait...
Update startup config successfully.

G16#

Basta confirmar com o Técnico se deu Pon na ONU.
Quando dar PON, a luz da ONU para de piscar.

Fim.
