intelbras-olt> onu description add gpon 1 onu 2 text ONT_text_TOMICH
Autorizar e excluir ONU e ONTs
Para Visualizar as ONUs eprovisionadas na PON1
intelbras-olt> bridge show gpon 1
Exemplo do resultado:
Nesse exemplo, deixei de proposito duas ONUs liberada na porta 1 da OLT para verem o resultado.
Em seguida vou remover.
VLAN/
Type UNI-VLAN Mode Bridge State
========= =========== ========== ============================ =======
downlink 1000/-- tagged gpon 1 onu 1 gem 257 Up
downlink 1000/-- tagged gpon 1 onu 2 gem 258 Up
Remover uma ONU
Vai perguntar 3 vezes.
Digite:
Yes
No
Yes
intelbras-olt> onu delete gpon 1 onu 1
Exemplo do resultado:
intelbras-olt> onu delete gpon 1 onu 1
Ok to delete ONU 1 at GPON 1 and all of it's configuration? [yes] or [no]:y
Do you want to exit from this request? (yes or no) [yes]: n
Are you sure? (yes or no) [no]: y
deleting ONU at gpon 1 onu 1
Vamos pesquisar de novo se tem alguma ONU na OLT para liberar.
intelbras-olt> onu show gpon 1
De novo deixei duas ONUs para liberar.
Porem não as liberei.
Exemplo do Resultado:
Free slots in GPON Link 1:
=======================================
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32
33 34 35 36 37 38 39 40
41 42 43 44 45 46 47 48
49 50 51 52 53 54 55 56
57 58 59 60 61 62 63 64
65 66 67 68 69 70 71 72
73 74 75 76 77 78 79 80
81 82 83 84 85 86 87 88
89 90 91 92 93 94 95 96
97 98 99 100 101 102 103 104
105 106 107 108 109 110 111 112
113 114 115 116 117 118 119 120
121 122 123 124 125 126 127 128
Discovered serial numbers
==============================================
sernoID Vendor Serial Number Model Time Discovered
5 ITBS 5F18524C 1200R Sep 02 19:33:40 2021
6 ITBS CFFD2EEF 110Gb Sep 02 19:33:46 2021
Vamos liberar.
Existe dois exemplos.
Um para ONU e outro para ONT.
Farei dos dois.
Primeiro vou liberar a ONT. Que confore a visualização acima, esta no SernoID 6. Modelo: 110Gb
Vamos selecionar exatamente ela para liberar
intelbras-olt> onu set gpon 1 onu 1 id 7 meprof intelbras-110
Agora é liberar essa ONU na porta 1 da OLT.
Nesse exemplo informei que a Vlan 301 pertence a PON 1 da OLT> Isso foi definido nas configurações iniciais da OLT.
Fiz um manual de como fazer configuirações iniciais e porque adiciono vlans por porta pon
gpon 1 - Porta da OLT que esta ligado a ONU
onu 1 - em qual posição vamos colcoar a ONU. Basta seguir a sequencia dos numeros que tem liberado na porta. Essa observação pode ser vista no terceiro comando que fizemos desse manual.
downlink - Saida
vlan - qual vlan o cliente vai autenticar o pppoe. No caso informei que é na 301, que pertence a porta pon 1 da OLT.
tagged eth 1 - sempre padrão
intelbras-olt> bridge add gpon 1 onu 1 downlink vlan 301 tagged eth 1
Por fim vamos so deixar um comentario de quem é essa ONU
onu description add gpon 1 onu 1 text Teste ONU 110B Cliente TOMICH

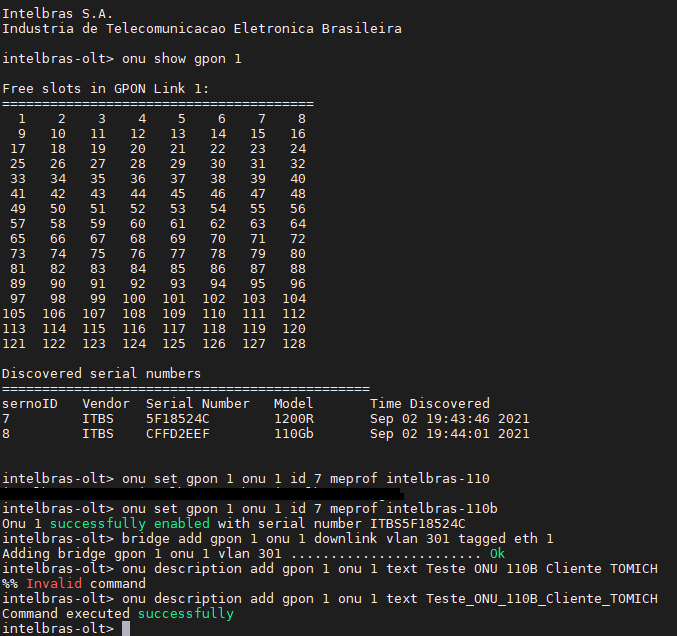

Exemplo de como deve ficar.
Repare que errei o nome de proposito, isso poque não pode deixar com espaços.
Feito isso, sua ONU ja deve ter dado PON. Não esqueça de salvar as configurações.
intelbras-olt> show running-config-devel
Vamos para outro exemplo.
Visualize se tem ONU para liberar na porta 1 da OLT
intelbras-olt> onu show gpon 1
Resultado:
intelbras-olt> onu show gpon 1
Free slots in GPON Link 1:
=======================================
2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17
18 19 20 21 22 23 24 25
26 27 28 29 30 31 32 33
34 35 36 37 38 39 40 41
42 43 44 45 46 47 48 49
50 51 52 53 54 55 56 57
58 59 60 61 62 63 64 65
66 67 68 69 70 71 72 73
74 75 76 77 78 79 80 81
82 83 84 85 86 87 88 89
90 91 92 93 94 95 96 97
98 99 100 101 102 103 104 105
106 107 108 109 110 111 112 113
114 115 116 117 118 119 120 121
122 123 124 125 126 127 128
Discovered serial numbers
==============================================
sernoID Vendor Serial Number Model Time Discovered
10 ITBS CFFD2EEF 110Gb Sep 02 20:05:01 2021
Vamos liberar.
Nesse caso é uma ONT
01 - Vamos informar qual queremos liberar
intelbras-olt> onu set gpon 1 onu 2 id 10 meprof intelbras-110
02 - vamos liberar na posição 2 da porta pon 1 da OLT.
intelbras-olt> bridge add gpon 1 onu 2 downlink vlan 301 tagged router
03 - Vamos informar de quem é essa ONT
intelbras-olt> onu description add gpon 1 onu 2 text ONT_text_TOMICH
04 - A ONT ja esta liberada.

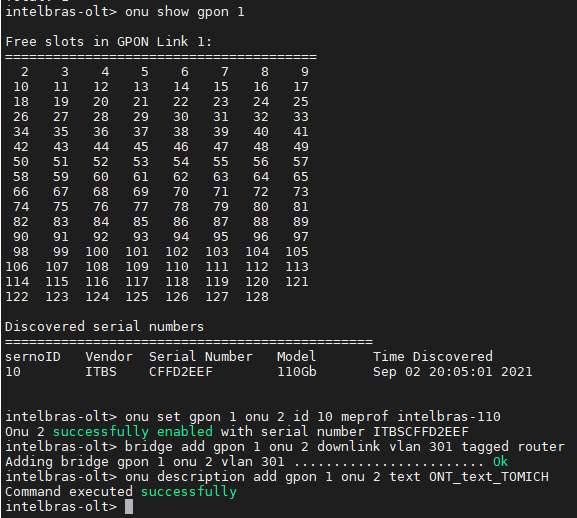

Exemplo como deve ficar:
###Excluir
Uma boa prática é antes de excluir da OLT, remover o cabo de fibra fisicamente a ONU ou ONT.
