Configurar OLT C-DATA II

Criada por Danilo Tomich, Modificado em Sex, 25 Out na (o) 9:51 AM por Danilo Tomich

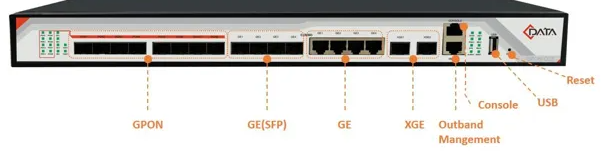

Modelo:

Primeiro Acesso deve ser pela porta OUTBAND

IP: 192.168.1.100

USER: root
SENHA: admin

Vamos configurar as portas uplink:
Configurações na OLT Software Version:V2.xxx acima... Caso seja inferior, peça onde comprou o firmeware atualizado.

Vamos adicionar a vlan de gerência e quais portas vai receber essa vlan.
No exemplo utilizei vlan 1271 para gerência da OLT

E a vlan 1272 para as portas PONs

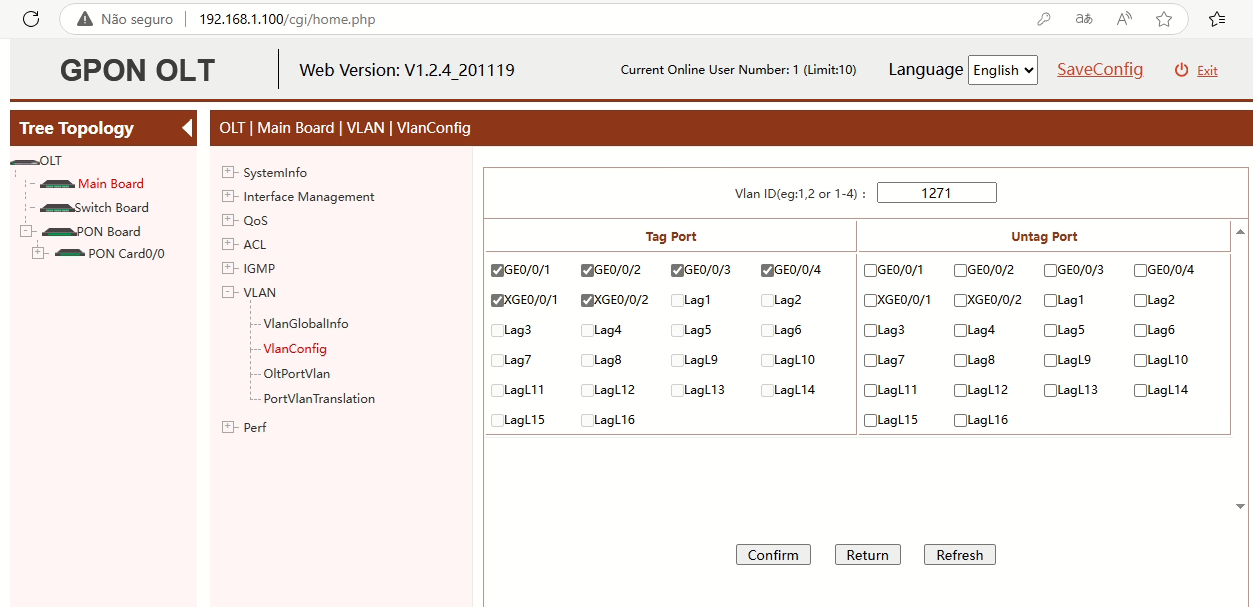

Configurando a Vlan 1271 nas portas uplink da OLT:

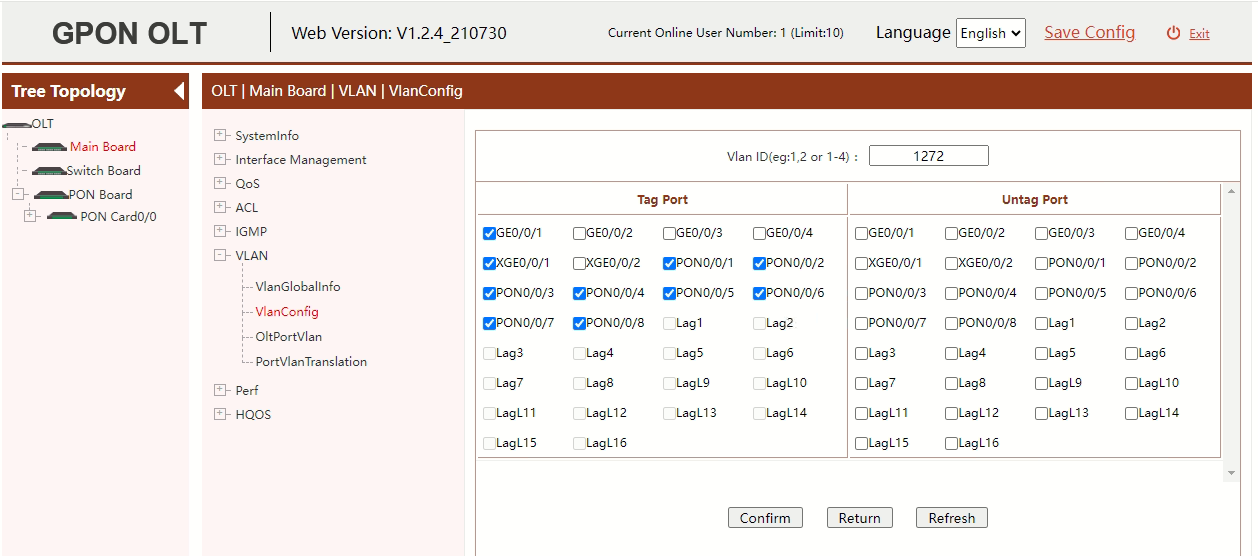

Configurando a Vlan 1272 tag nas portas PON da OLT.

Podemos fazer uma vlan por porta PON.

Hoje em dia em boa prática adicionamos somente uma vlan para todas as portas pons, pois as OLTs tem isolamento de porta. Ou uma vlan por placa pon!

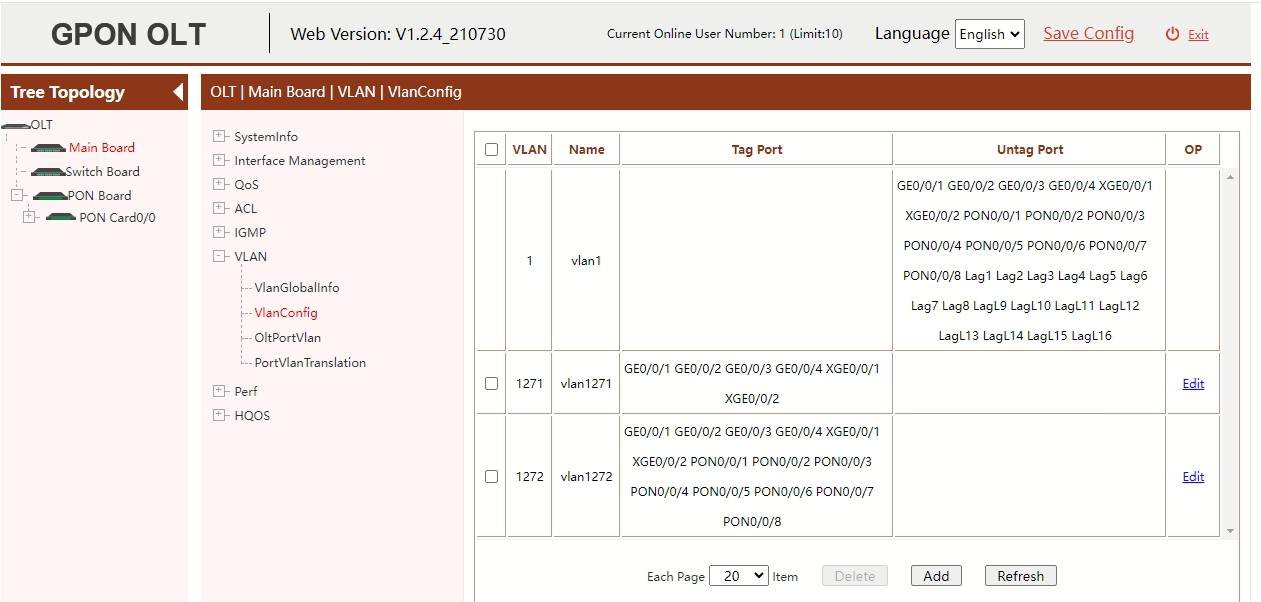

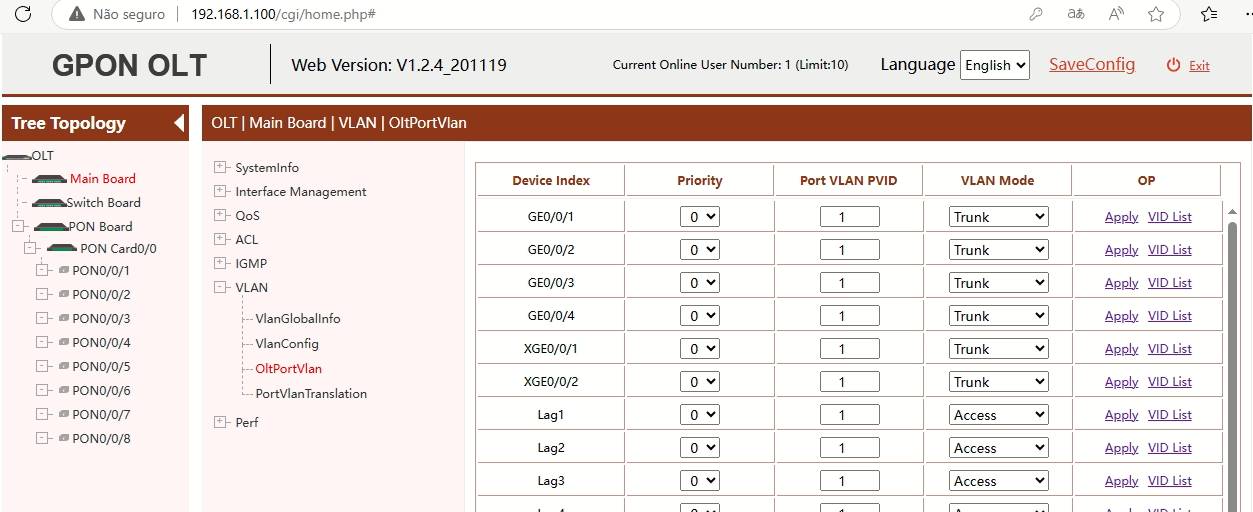

Vai ficar dessa forma:

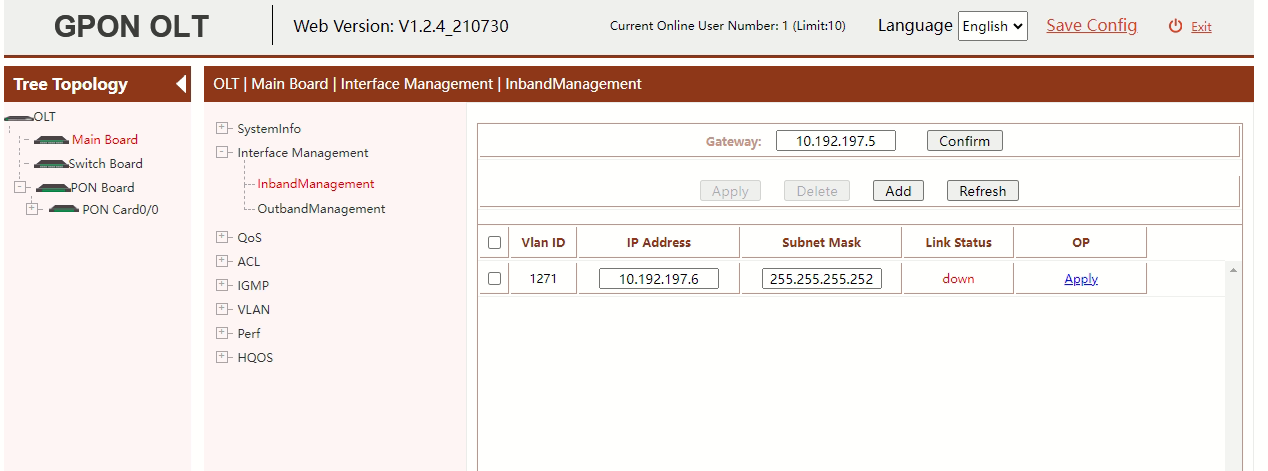

###Vamos configurar o ip de acesso 9gerencia da olt) na vlan 1271 com o ip: 10.192.197.6/30 e gateway: 10.192.197.5

###Vamos configurar os profiles da OLT.para ser liberado de forma automática todas onu e onts que ligar na OLT> Já com algumas configurações padrões.

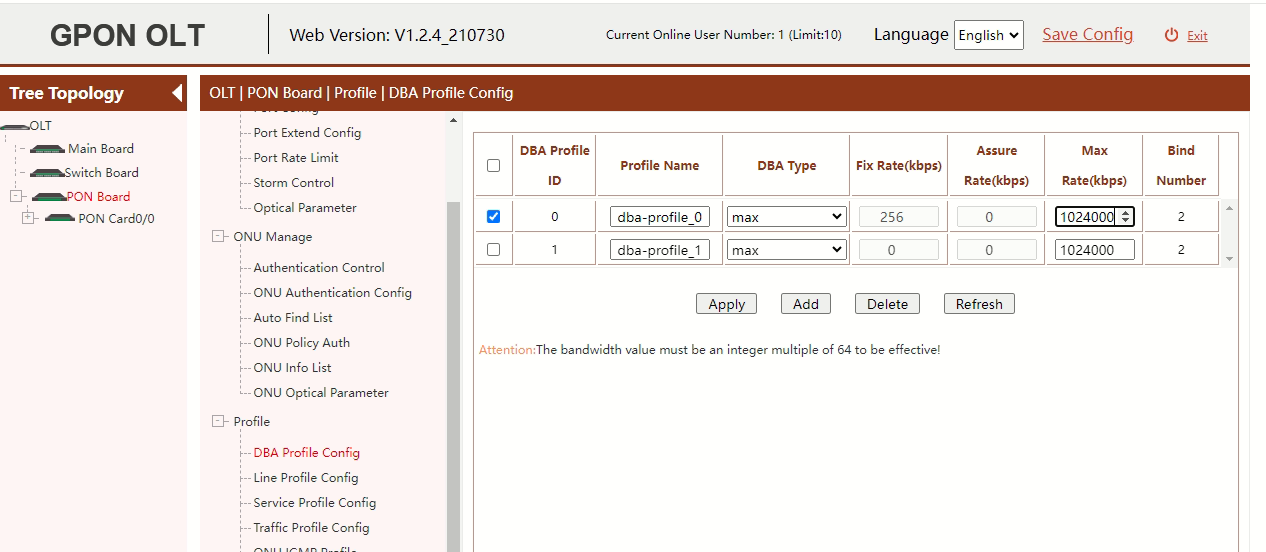

Vai no DBA Profile e selecione a primeira opção e faça igual imagem abaixo, lembre de clicar em apply!

Vamos definir a vlan 1272 no line profile padrão mesmo. Pois a intenção é uma única vlna para todas as portas. Fica mais simples e como tem isolamento de portas, não a necessidade de uma vlan por porta pon.

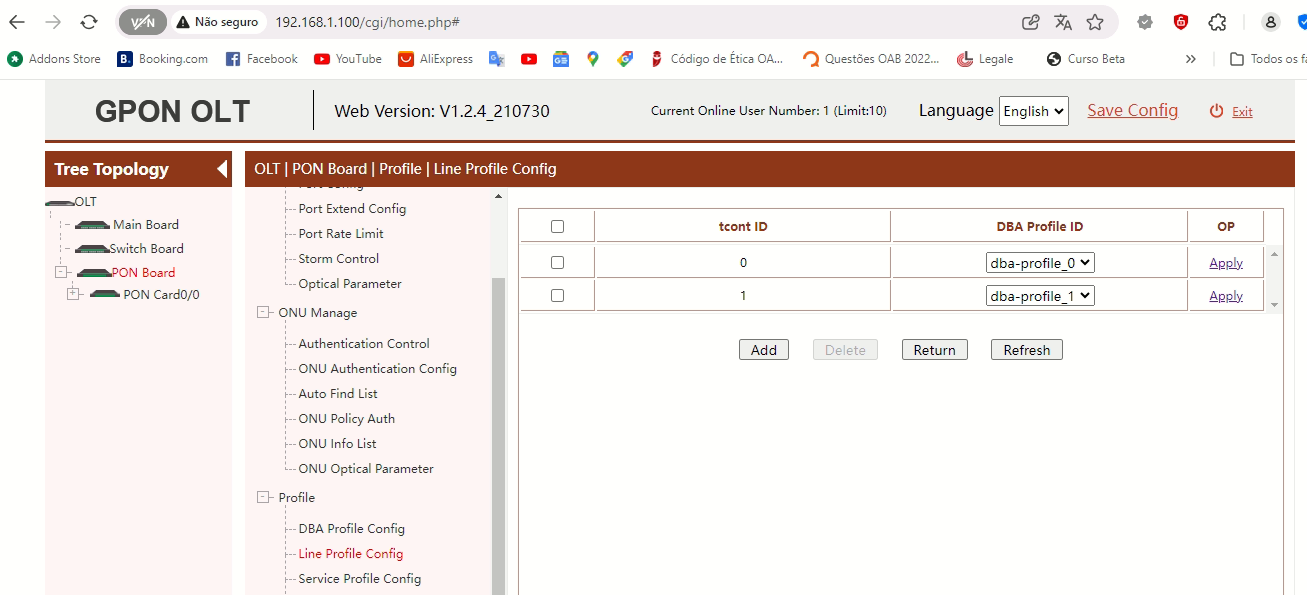

Click em Detail do que criou e no tcont id 1 que criou mude para o DBA PROFILE ID correspondente.
Exemplo:

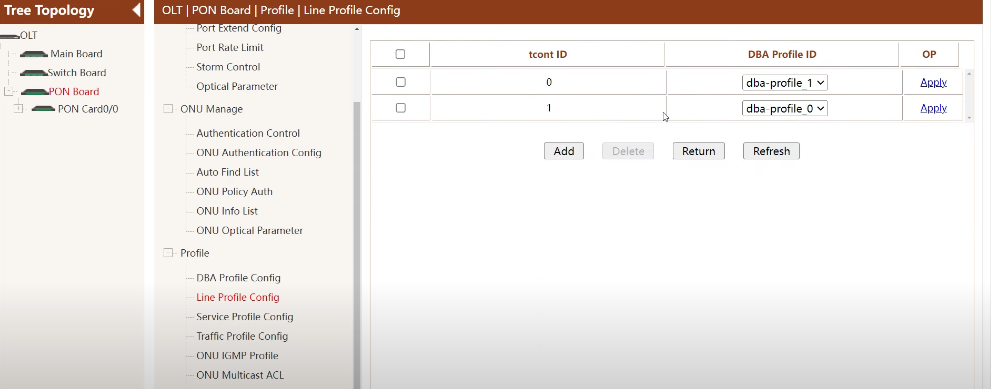

Caso seja liberado com profile errado a ont, mude essa parte de cima e deixe dessa forma: Invertendo os DBA Profile ID

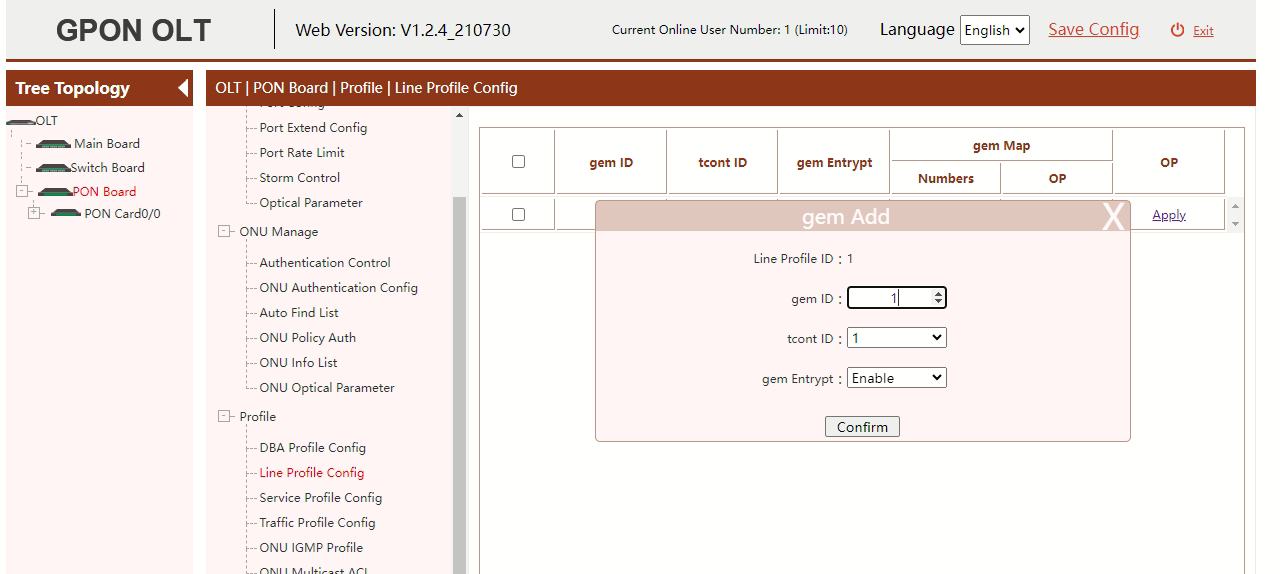

Vamos criar o GEM igual imagem abaixo

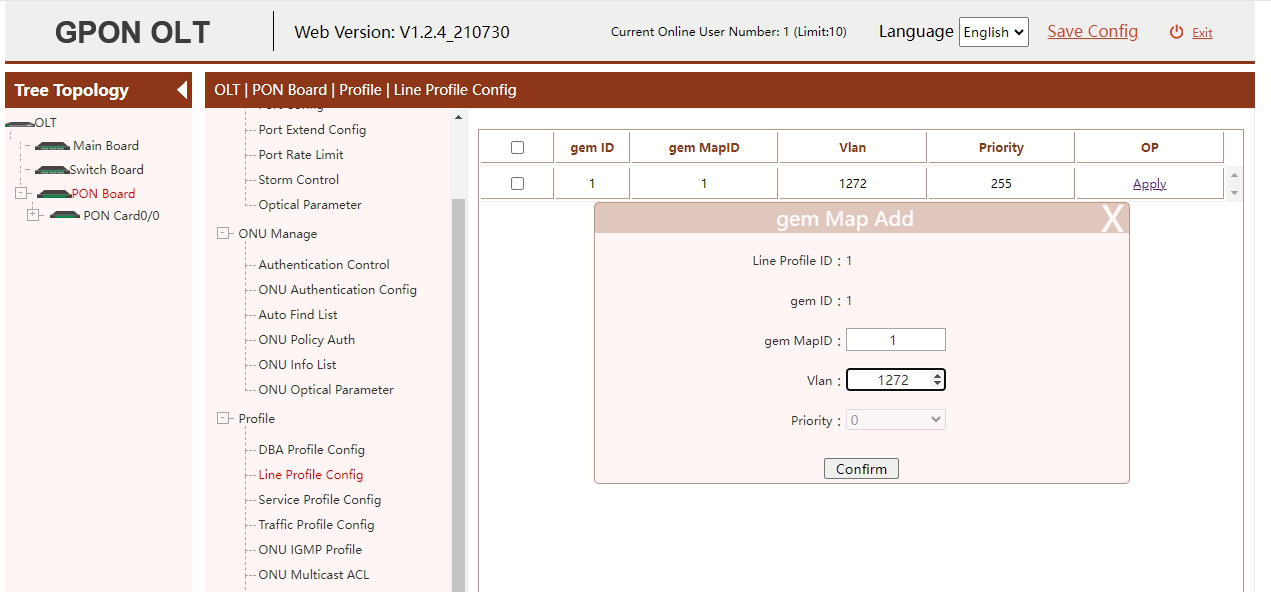

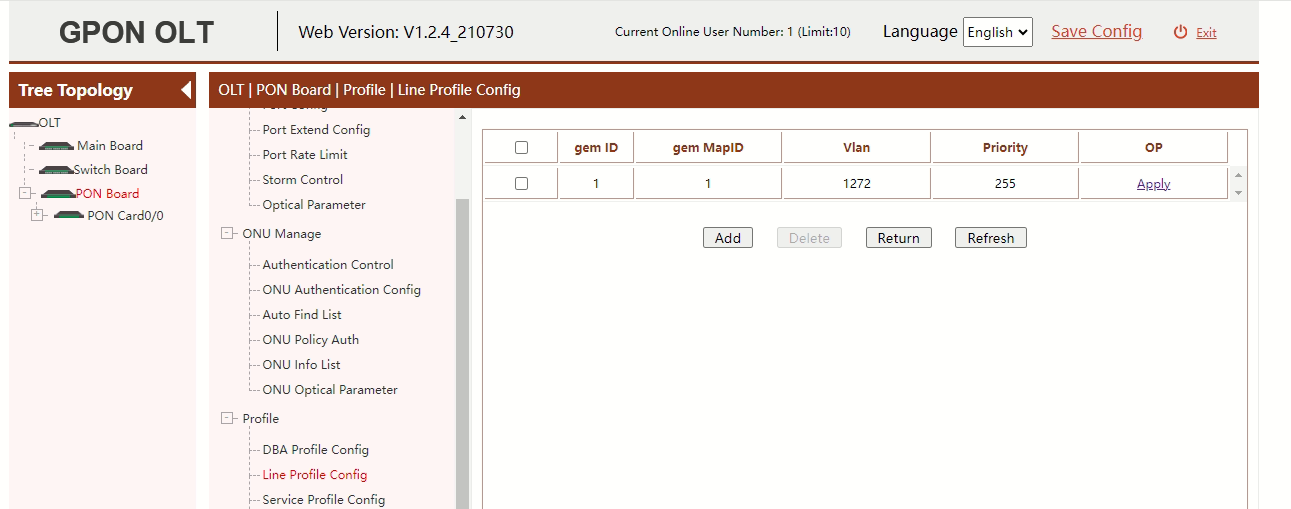

Depois abra o detail do gem map

Vai ficar dessa forma:

Lembre de salvar todas as configurações na opção SAVE CONFIG. Para que se a OLT desligue, não perder o que fez.

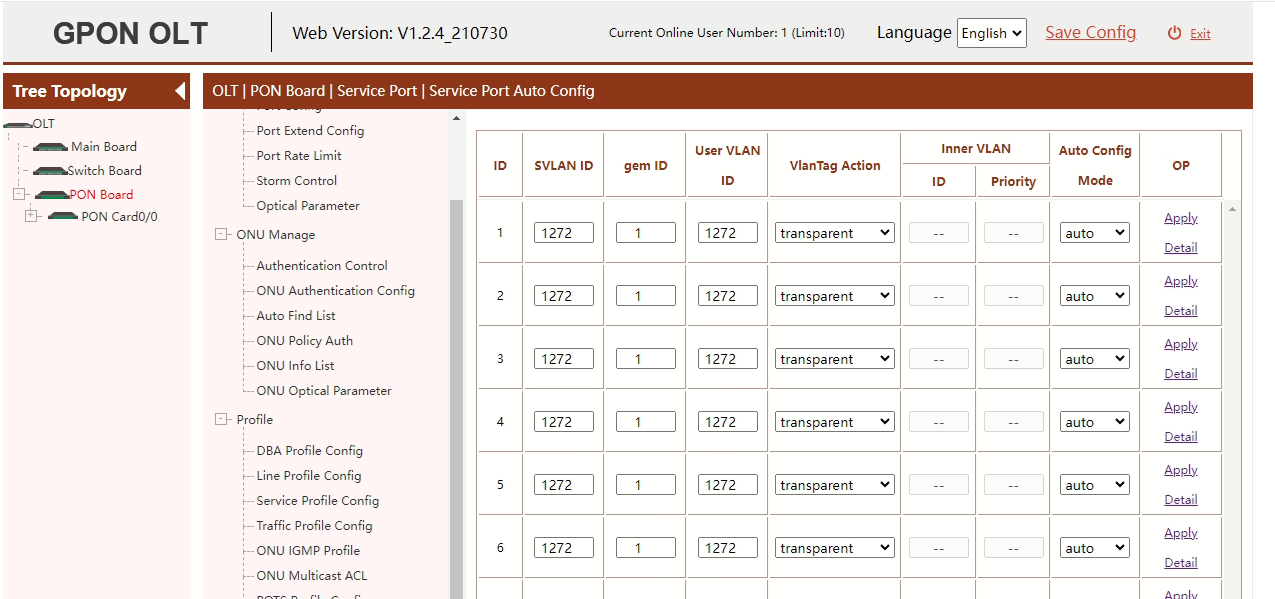

### Vamos configurar a service Port Auto Config.

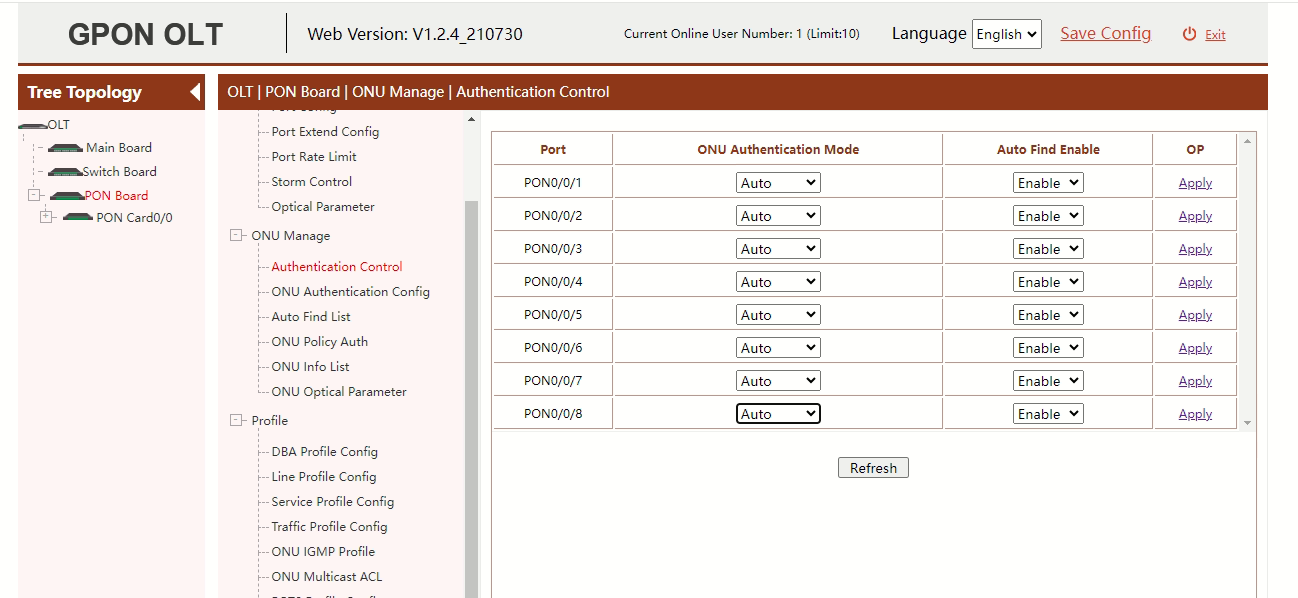

###Vamos configurar a opção para liberar qualquer onu ou ont automático.

E bingo.. Configurada.

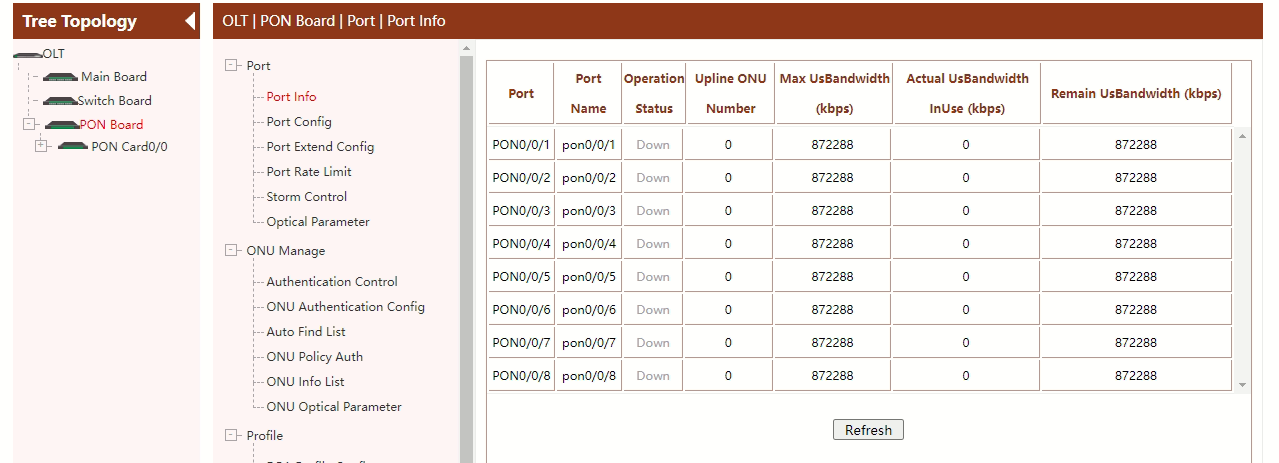

AE vc tem opções para visualizar detalhes em Port.

Caso queira colocar uma vlan por porta PON
Ae basta criar um line profile por vez com a vlan de cada porta, e atribuir nas portas:
O lance é que precisa ir na ONU manual pela olt e escolher o profile respectivo.

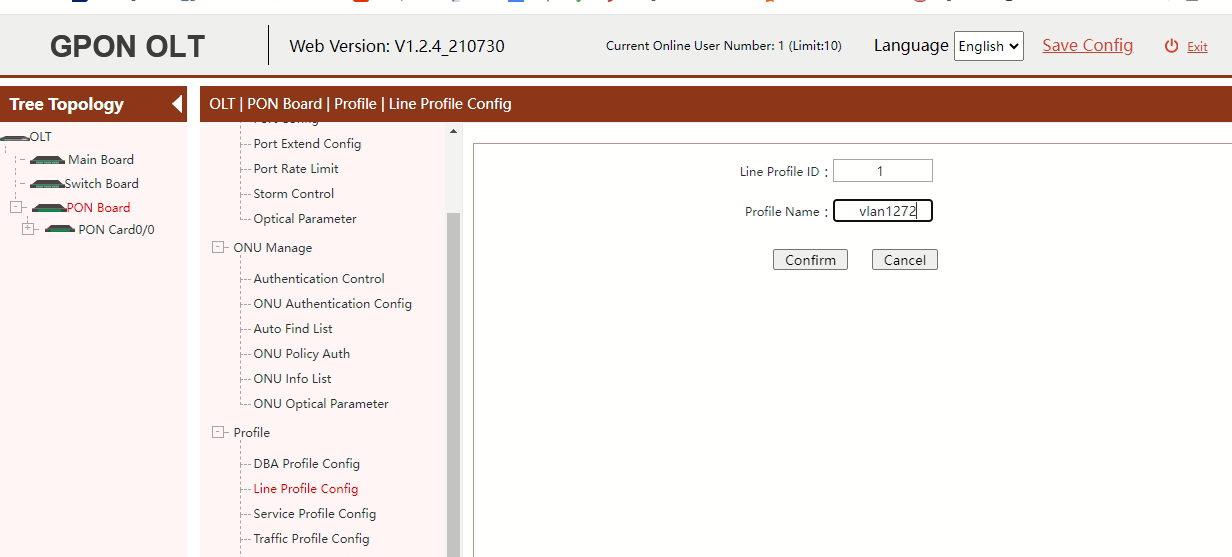

### Crie o Line Profile, onde informamos a vlan que será atribuído as ONU e ONTs.

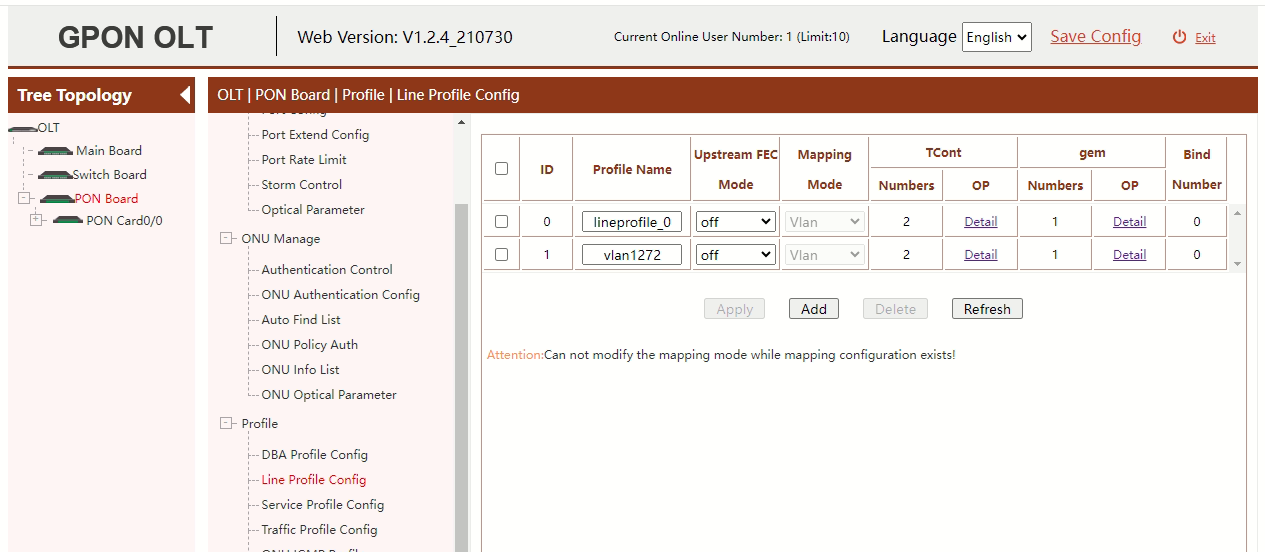

Vai ficar dessa forma:

Repare em deixar off o upstream FEC MODE.
