SW DM1200 - COMO CONFIGURAR

Criada por Danilo Tomich, Modificado em Qui, 30 Jan na (o) 12:11 PM por Danilo Tomich

configure
snmp-server community datacom rw

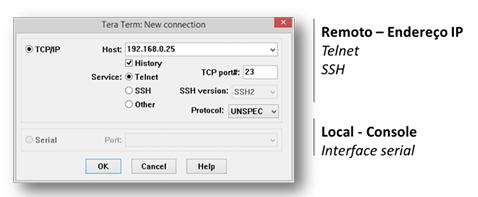

Acesso para Configuração do DM1200E:

Padrão:

### Verificar todas conf:

show running-config
show network

### Para executar configurações:

(DM1200E)>enable
(DM1200E)#

### Salvar configurações:

write memory confirm

### Mudar nome:

hostname DM1200E-1

### Verificar e criar user:
Verificar:

show users
show users accounts
show users login-history
show loginsession

Criar user:
Pode ser criado ate 5 user.
O admin não consegue remover, então pode mudar a permissão dele para 0
E crie outros user de acesso.

configure username admin password tomich level 15

### Verificar status das portas

show port all
show interfaces status 1/0/1
show port advertisse

### Configuração da Gerência Inband

network parms 10.0.0.1 255.255.255.0

add gateway:

network parms 10.0.0.1 255.255.255.0 10.0.0.254

###Configurar acesso out-of-band

Para a configuração, vamos primeiro criar a vlan de acesso na porta trunk. Vlan: 3000
Criaremos essa vlan na porta 25 de 10 gb do switch.

vlan database
vlan 3000
vlan routing 3000
exit
configure
interface vlan 3000
ip address 172.31.150.2 /30
interface 1/0/25
vlan participation include 3000
vlan tagging 3000
exit
ip default-gateway 172.31.150.1
exit
copy system:running-config nvram:startup-config
logout

###Gerência SNMP

Para definir a comunidade:

configure
snmp-server
community datacom rw

As informações do servidor SNMP são inseridas através do comando:

configure
snmp-server host 10.0.0.250 traps version 2 datacom

As traps são habilitadas com a sintaxe:

configure
snmp-server enable traps

As informações de contato e localização do switch são inseridas através dos comandos:

configure
snmp-server location sala_NOC
snmp-server contact Nome_Pessoa_Responsavel

O SNMP pode ser consultado com as sintaxes:

show snmp
show snmp views

### Proteção CPU

As configurações relacionadas a proteção da CPU visam manter o seu bom funcionamento como um todo, minimizando ataques e configurações incorretas que possam vir a afetar a CPU do equipamento. Este parâmetro permite configurar o seu limite de utilização, com base em um período de monitoração. Para que o equipamento assuma o novo valor, é necessário reiniciá-lo. Para a demonstração desta configuração será informado o registro de log quando a CPU ultrapassar o valor de 75% e retornar para 70% por um período de 30 segundos.

configure
process cpu threshold type total rising 75 interval 30 falling 70 interval 30

Salve as configurações e na sequência reinicie o equipamento.

write memory confirm
reload

O uso da CPU pode ser visualizado com o comando:

show process cpu

E a configuração realizada para registro do log em:

show process cpu threshold

Para habilitar os logs de queda de memória, utilize a sintaxe:

configure
memory free low-watermark processor 10000

###########Extra

### Para repassar uma vlan TAG entre duas interfaces.

Exemplo: Vamos passar a vlan 1032 na lag1 e na porta 25

LAG 1

interface lag 1
no port-channel static
switchport mode trunk
vlan tagging 1032
exit

interface 1/0/25

interface 1/0/25
switchport mode trunk
vlan participation exclude 1
vlan tagging 1032
exit
