SW DM1200 - LACP - Link aggregation

Criada por Danilo Tomich, Modificado em Qua, 29 Jan na (o) 9:41 AM por Danilo Tomich

Este documento tem como objetivo explicar e demonstrar os modos de configuração de link aggregation (LAG) no DM1200. Definida através da IEEE 802.2ad, é possível criar um LAG com até 8 interfaces físicas em uma única interface lógica. Desta forma, aumenta a banda disponível para tráfego de dados criando interfaces lógicas resilientes. É possível criar até 6 LAGs estáticos e/ou dinâmicos (LACP) com 8 interfaces físicas cada.

###Configurações

Link Aggregation Estático

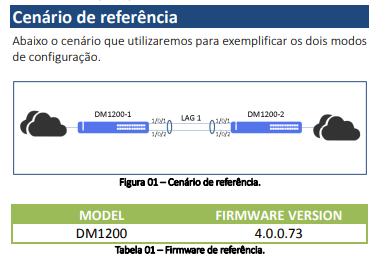

A seguir um exemplo de configuração de port-channel estático utilizando as interfaces destacadas na figura 1.
Vamos informar quais portas do switch vai pertencer ao LACP:

!
configure
!
interface 1/0/1
addport lag 1
exit
interface 1/0/2
addport lag 1
exit
!
port-channel name lag 1 UPLINK_DM1200-2
end

Link Aggregation Dinâmico Abaixo o exemplo de configuração de port-channel dinâmico utilizando as interfaces destacadas na figura 1.

!
configure
!
interface 1/0/1
addport lag 1
port lacpmode
exit
!
interface 1/0/2
addport lag 1
port lacpmode
exit

!
interface lag 1
no port-channel static
!
port-channel name lag 1 UPLINK_DM1200-2
end
!

Load Balance

A configuração de balanceamento de carga é feita na configuração global ou dentro do LAG. Quando feita na configuração global, ela é válida para todos os LAGs do equipamento.

!
! Configuração global
!
configure
!
port-channel load-balance <?>
1 Src MAC, VLAN, EType, incoming port
2 Dest MAC, VLAN, EType, incoming port
3 Src/Dest MAC, VLAN, EType, incoming port
4 Src IP and Src TCP/UDP Port fields
5 Dest IP and Dest TCP/UDP Port fields
6 Src/Dest IP and TCP/UDP Port fields
end
!

!
! Configuração no LAG
!
configure
!
interface lag <1-6>
port-channel load-balance <?>
1 Src MAC, VLAN, EType, incoming port
2 Dest MAC, VLAN, EType, incoming port
3 Src/Dest MAC, VLAN, EType, incoming port
4 Src IP and Src TCP/UDP Port fields
5 Dest IP and Dest TCP/UDP Port fields
6 Src/Dest IP and TCP/UDP Port fields
end

Remoção de Link Aggregation

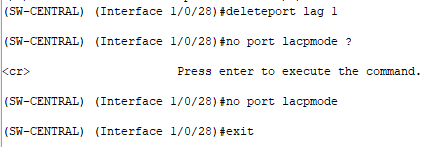

A remoção do LAG deve ser feita por partes, abaixo o passo a passo para desfazer as configurações realizadas nos itens anteriores.

!
configure
!
port-channel name lag 1 ch1
!
interface lag <1-6>
no switchport trunk allowed vlan
no switchport mode
exit
!
interface 1/0/1-1/0/2
deleteport lag <1-6>
no port lacpmode ! Caso o LAG seja dinâmico.
end
!

### Verificações

Abaixo os comandos que podem ser utilizados para análise e verificação de status de LAGs.

show lacp partner all
show port-channel all
show port-channel <1-6>
show port-channel <1-6> counters
show port-channel brief

###Observações

Os grupos de LAGs são identificados através do range 0/3/1 até 0/3/6.

O nome padrão dos LAGs são ch.

Tanto configurações de modo (Access ou trunk) quando demais informações do LAG são feitas dentro da interface lag <1-6>.

O balance padrão é src/dst MAC, VLAN, Ethertype e interface de entrada do fluxo.

Um LAG estático deve obrigatoriamente estar conectado a outro LAG estático. Caso contrário e sem as devidas proteções, um loop pode ser gerado neste ponto da rede. A premissa também é válida para LAGs dinâmicos.

Alguns comandos para configuração aceitam o ID do portchannel como 0/3/<1-6>, basta verificar através do help no próprio comando utilizando TAB e/ou ‘?’.
