LAG - Link Aggregation e LACP

Criada por Danilo Tomich, Modificado em Qui, 2 Jan na (o) 6:42 PM por Danilo Tomich

Vamos configurar duas portas da OLT para sair com os dados de UPLINK.

Vamos no exemplo unificar porta 1 e 2.

nt-a:xfp:1
nt-a:xfp:2

As portas não podem esta, associadas a nenhum outro serviço.
Caso esteja, precisa remover e refazer o LAG primeiro.

Visualizar se a porta em questão tem algum serviço nela:

typ:isadmin># show service sap-using | match expression nt-a:xfp:1

Repare que a porta 1esta com serviços. Devemos tirar os serviços para depois refazer.

Para remover: Um exemplo:
Só cuidado que se tiver acessando por essa porta, vai perder o acesso em!

Visualize onde está configurado essas vlans.
Acesse a VPLS correspondente.
Acesse o sap correspondente
Deixe como shutsown,
volte e remova!

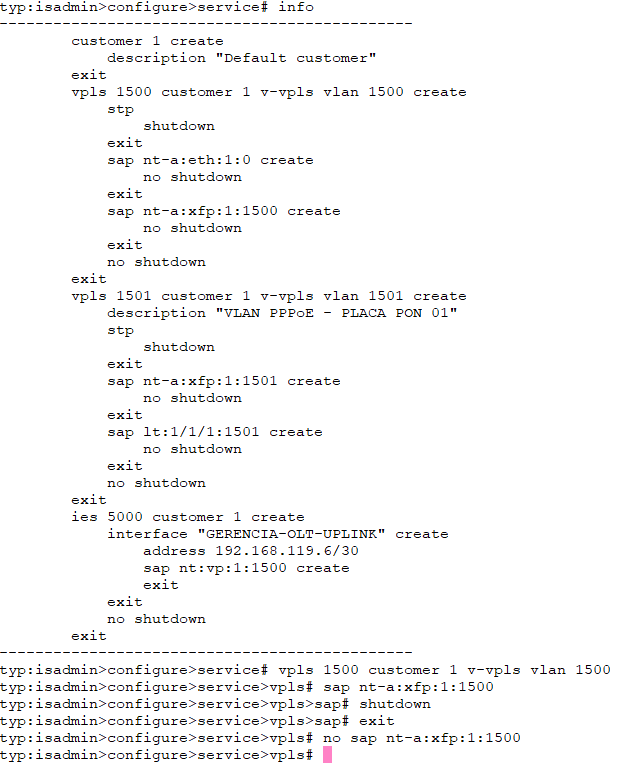

Exemplo abaixo:

Com as interfaces então sem configuração, vamos à agregação:
Podemos ter ate 8 portas por lag!
Por exemplo: VC tem 2 controladoras, cada uma tem 4 portas up-link, então pode adicionar as 4 de uma e as 4 da outra tranquilo.!

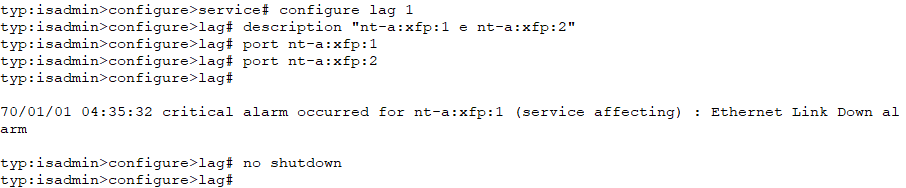

typ:isadmin>configure>service# configure lag 1
typ:isadmin>configure>lag# description "nt-a:xfp:1 e nt-a:xfp:2"
typ:isadmin>configure>lag# port nt-a:xfp:1
typ:isadmin>configure>lag# port nt-a:xfp:2
typ:isadmin>configure>lag# no shutdown

E pronto.... Já está configurado. Basta adicionar agora o lag 1 nos serviços de VPLS da OLT.

Caos queira ativar o LACP, lembrando que o switch precisa está configurado o lacp tbm ok?

typ:isadmin>configure>lag# lacp active
typ:isadmin>configure>lag# info

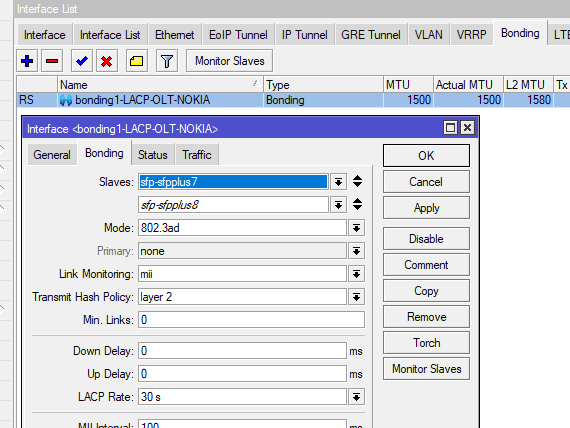

Exemplo no swicht

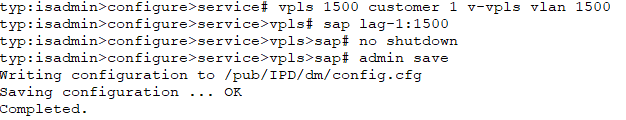

Agora basta adicionar o LAG na VPLS que deseja na nokia:
Exemplo:

Salve!

typ:isadmin>configure>service# admin save
typ:isadmin>configure>service# admin software-mngt ihub database save-protected

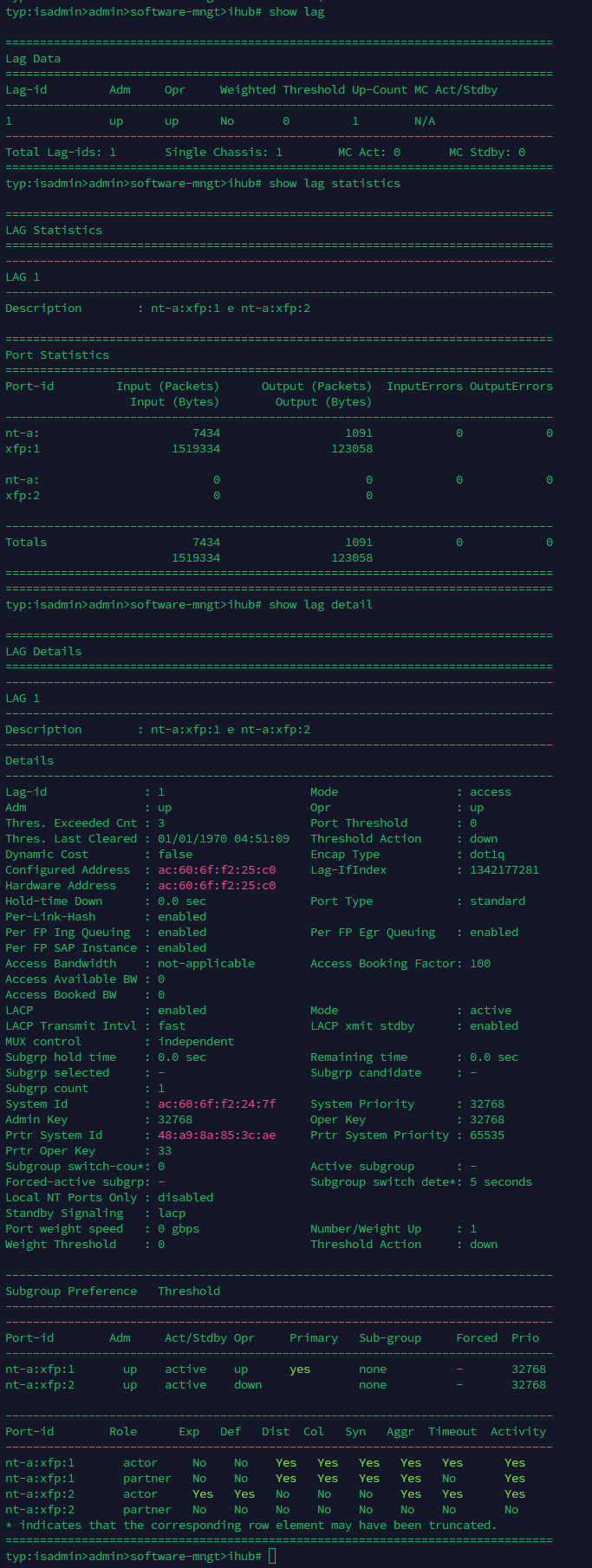

###Verificar se o LAP subiu

show lag
show lag statistics
show lag detail
