PASSO 01 - Como ligando OLT NOKIA FX-8 na energia

Criada por Danilo Tomich, Modificado em Ter, 23 Jul na (o) 3:51 PM por Danilo Tomich

Segue um exemplo simples de como ligar a OLT na energia.

Importante
No exemplo utilizamos a OLT NOKIA FX-8.

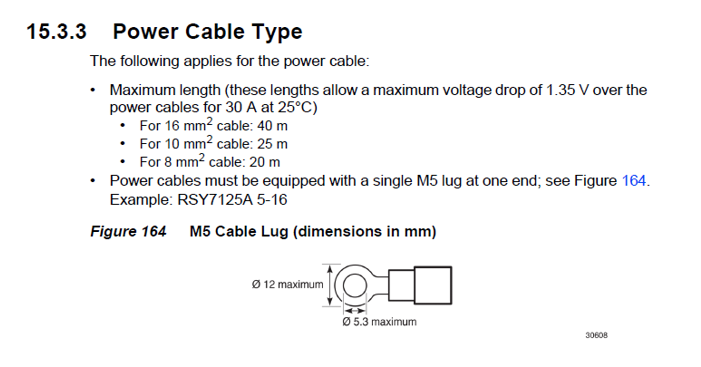

As indicações de cabo de energia são:
8 mm para FX-4
10 mm para FX-8
16 mm para FX-16

Ou então:
8 mm para cabo de 20 metros
10 mm para cabo de 25 metros
16 mm para cabo de 40 metros.

Ligação meio físico dos cabos de energia:

BATRET - POSITIVO
BAT a ou BAT B - NEGATIVO

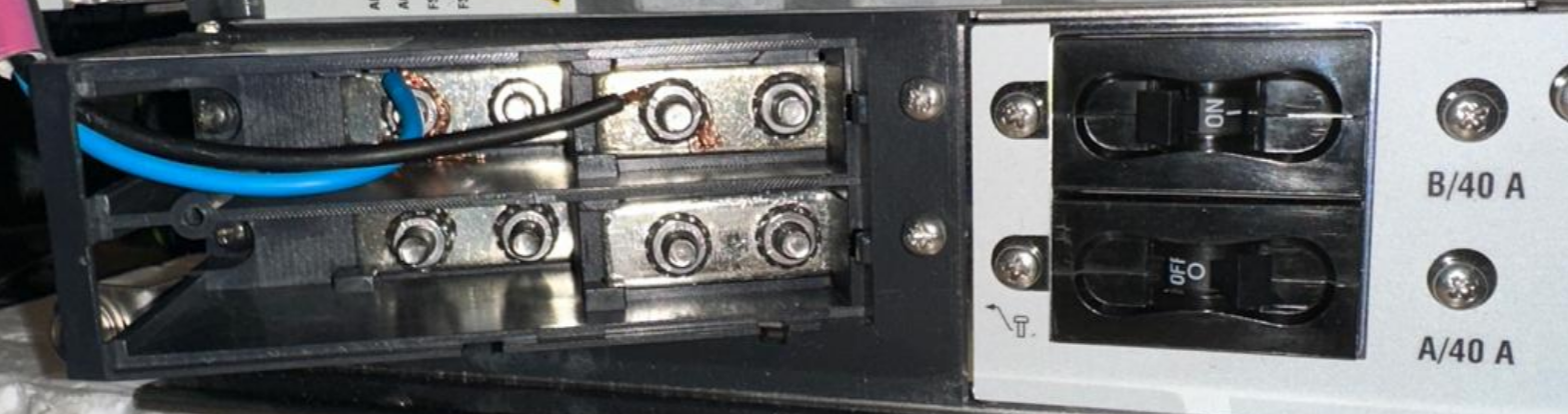

Abaixo somente ligação para testes em bancada. Fio fora do recomendado.

Fio Azul: Positivo
Fio Preto: Negativo.

Essa OLT tem duas fontes.
Esta ligado na Fonta B/40 A
A Fonta A/40 A esta sem ligação física.

Utiliza uma chave canhão de 8 MM e terminais de 2 furos para os cabos.

Os Led da fonte fica acesso mesmo com a OLT desligada.

Energia de 40.3 V a 72V!
