PASSO 7.3 - Criando a Control table (Sw-ctrl)

Criada por Danilo Tomich, Modificado em Seg, 6 Jan na (o) 5:24 PM por Danilo Tomich

Depois que criamos os arquivos e enviamos para a OLT, devemos criar a Control Table com as informações necessárias para enviar os arquivos para ONT.

Podemos criar ate 250 sw-ctrl

Sempre o código precisa adicionar o número 3 na frente
Exemplo com a versão 24.03a
Conseguimos pegar o modelo da versão pela tabela de indicie que a Nokia envia.
E normalmente todos os firmware vem em uma pasta separada.

Exemplos:

mnemonic | Descrição | hwpartnum (ARQUIVO QUE ESTA NA OLT)| swpartnum (ONT P/N:)

G-1426G-A - COM ANTENA PRETO - 3TN00384*** TN00383JJLK24

G-0425G-C - NOKIA COM ANTENA BRANCO 3TN00057BD* 3FE49568IJLK06

G-2425G-A - NOKIA SEM ANTENA 3FE48299BD* 3FE49025IJLK06

G-1426G-A - NOKIA PRETO COM ANTENA

configure equipment ont sw-ctrl 1 hw-version 3TN00384*** plnd-sw-version 3TN00383JJLK24 plnd-sw-ver-conf 3TN00383JJLK24 sw-dwload-ver 3TN00383JJLK24

G-0425G-C - NOKIA COM ANTENA BRANCO

configure equipment ont sw-ctrl 2 hw-version 3TN00057BD* plnd-sw-version 3FE49568IJLK06 plnd-sw-ver-conf 3FE49568IJLK06 sw-dwload-ver 3FE49568IJLK06

G-2425G-A - NOKIA SEM ANTENA

configure equipment ont sw-ctrl 3 hw-version 3FE48299BD* plnd-sw-version 3FE49025IJLK06 plnd-sw-ver-conf 3FE49025IJLK06 sw-dwload-ver 3FE49025IJLK06

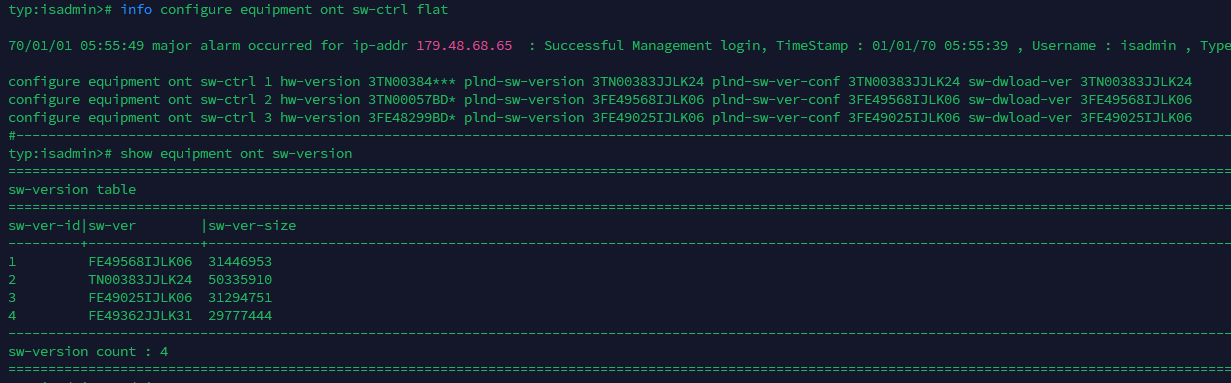

Exemplo como ficou na OLT:

sw-ctrl = adicionar o número de ID. De 1 a 250
hw-version = Código da ONT. Mesmo nome do arquivo.
Exemplo: FE49598JJLK31, deixe dessa forma: 3FE49598***
Os *** são letras que não precisa adicionar, pois é indicação de versão. Se colocar, só vai pegar aquela versão específica de ONT.

Cada modelo de ONU possui um código específico e sempre igual.

plnd-sw-version = Versão do firmware. Nome do arquivo do firmware. Na criação desse arquivo deve adicionar o número 3 antes do codigo.

plnd-sw-ver-conf = Confirmação do mesmo código plnd-sw-version

sw-dwload-ver = É o arquivo de desbloqueio da ONT, caso ela seja bloqueada. No nosso caso não é bloqueada então deixamos sem código. Exemplo de código. sw-dwload-ver 3FE49568IJLJ07. Acrescente se necessário.

pland-cfgfile1 = é o nome do arquivo preconfig Exemplo: PREAG140WH (Se não tiver arquivo de Pre-config. Pode deixar sem esses códigos.)

dnload-cfgfile1 = é o nome do arquivo preconfig (Se não tiver arquvio de Pre-config. Pode deixar sem esses códigos.)

Para visualizar as Configurações que tem:

info  configure equipment ont sw-ctrl flat

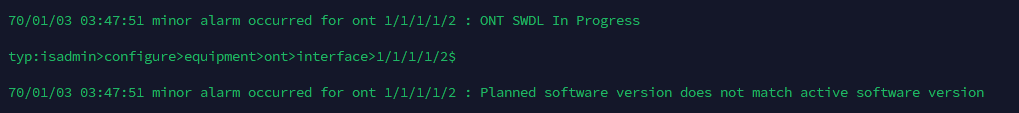

Quando for liberar uma ONT, se tiver tudo correto, vai aparecer uma mensagem que a ONT esta em processo de atualização.

70/01/03 03:47:51 minor alarm occurred for ont 1/1/1/1/2 : ONT SWDL In Progress

E caso esteja de fato me versão diferente, aparece uma mensagem também que não esta igual.

70/01/03 03:50:28 minor alarm cleared for ont 1/1/1/1/2 : Planned software version does not match active software version

### Caso queira deletar algum arquivo da OLT.
No caso o FE49568IJLK06 é o arquivo firmware que ese encontra na OLT

typ:isadmin># admin equipment ont sw-version delete-version FE49568IJLK06
