Vamos criar os profiles e dependências necessárias na OLT.

###Criar profile ONU

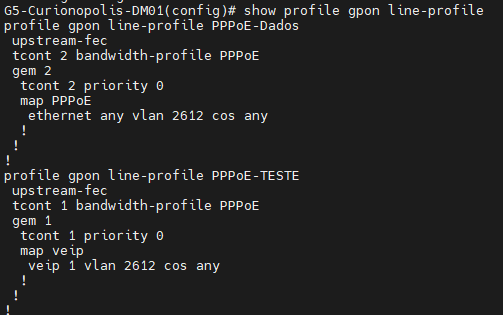

Caso queira olhar quais profiles criados.

config
show profile gpon line-profile

Olhar o que tem em um profile:

config
show profile gpon line-profile nomeprofile

###Vamos criar a vlan que desejamos ativar na gerência das onus
O ideal é uma vlan por porta pon.
exemplo:

vlan: 1001 - PON1
vlan: 1002 - PON2 ... ate a última porta PON

config
dot1q vlan 1001 name PON1 interface gigabit-ethernet-1/1/1
top

na conf acima criamos a vlan 1000 com nome PPPoE e saindo para internet na porta 1 da OLT

O comando TOP é para voltar uma camada na OLT

### Vamos falar qual o tipo da vlan.

config
service vlan 1000 type n:1
top
commit

n:1 - permite que os sserviços compartilhem a esma vlan, porem as Onus não se comunicam entre si.

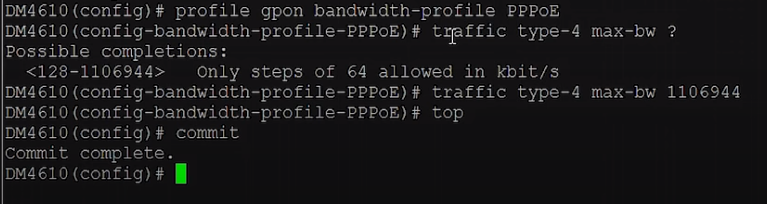

### Criar o Bandwidth Profile
No caso vamos crias um perfil de banda para a OLT

config
profile gpon bandwidth-profile PPPoE FULL
traffic type-4 max-bw 1106944
top
commit

No comando acima criamos um profile full de banda. Pois quem gerencia a velocidade normalmente é o discador ou servidor PPPoE.

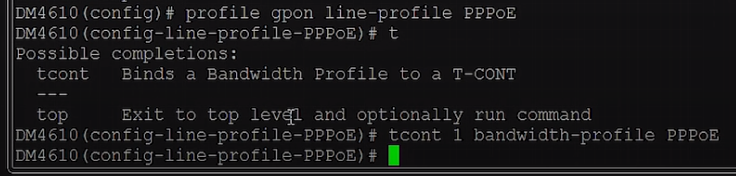

###Criar o Profile Line
Nesse passo vamos agrupar e associar as entidades logicas que a olt possui em um profile line.

config
profile gpon line-profile PPPoE FULL
tcont 1 bandwidth-profile PPPoE FULL

### Vamos criar agora uma porta virtual dentro do t-cont que ira transportar o serviço. Damos o nome de "gem"

gem 1 tcont 1

### Vamos associar esse gem a uma porta ethernet e a vlan do serviço.

map PPPoe ethernet 1 vlan 1000 cos any
top
commit

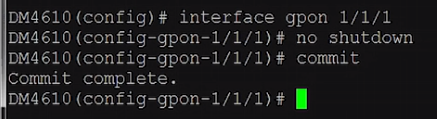

### Vamos ativar RAMO PON e ONU
Iremos habilitar a porta pon 1 da olt para funcionar

config
interface gpon 1/1/1
no shutdown
commit

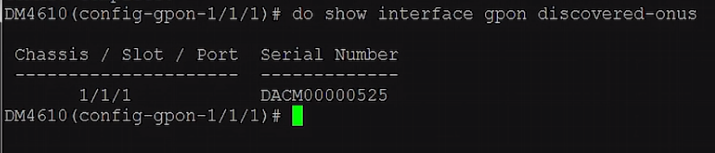

###Olhar onus que estão para liberar em uma porta pon

do show interface gpon discovered-onus

Exemplo:

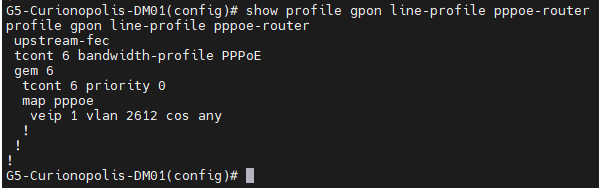

G5-Curionopolis-DM01(config)# show profile gpon line-profile pppoe-router

profile gpon line-profile pppoe-router

upstream-fec

tcont 6 bandwidth-profile PPPoE

gem 6

tcont 6 priority 0

map pppoe

veip 1 vlan 2612 cos any

profile gpon line-profile pppoe-router - nome do profile line

tcont 1 - numero sequencial

bandwidth-profile PPPoE - nome do profile que controla a banda

gem 1 tcon 1 - associar a porta da onu a vlan que deseja

map pppoe - associar a vlan a porta da onu
