OLT V-SOLUTION MINI - V1600GS - 1 PORTA PON

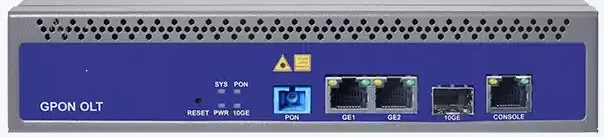

O Acesso por padrão vem pela GE1 ou GE2.
Ligue um cabo em uma das portas e no computador para configurações iniciais.

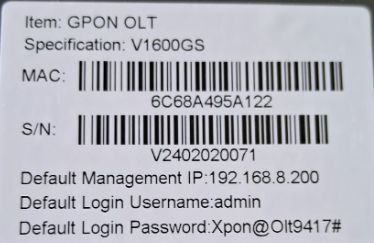

IP de Acesso: 192.168.1.200
User: admin
Senha: Xpon@Olt9417#
Caso queira acessar da sua rede e seja mikrotik.

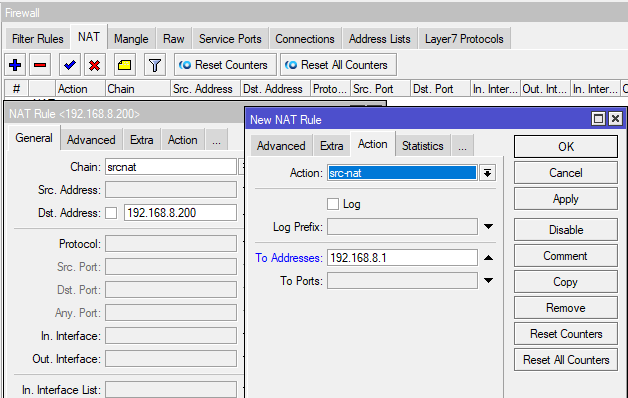

Faça uma regra no firewall.
Nessa regra estou informando que o ip do mikrotik que é o 192.168.8.1 acesse o ip 192.168.8.200.
Pois a OLT só aceita acesso desse ip 192.168.8.1

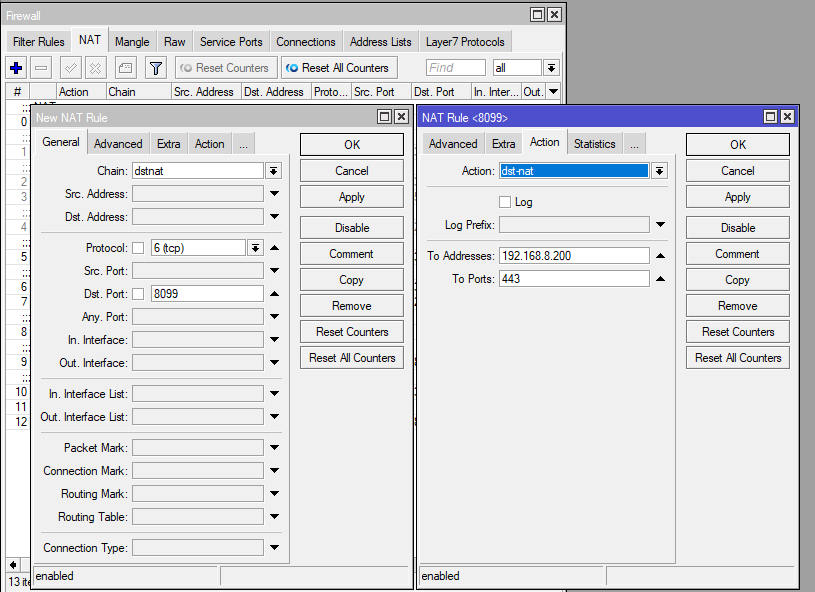

Vamos fazer um redirecionamento de porta para acessar a OLT

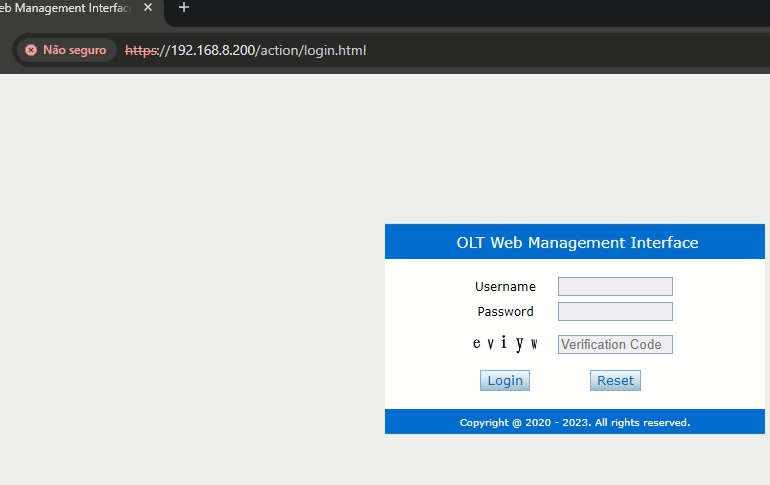

Acesse a OLT:

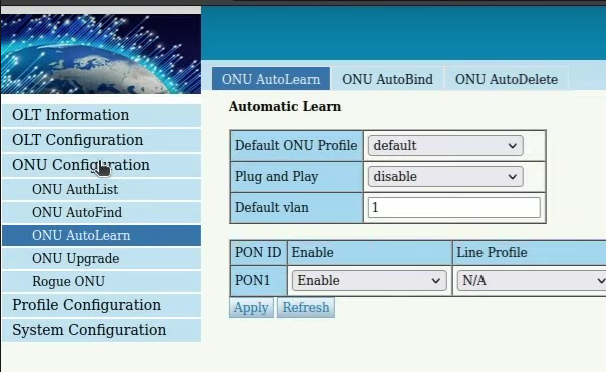

Vamos ativar o AutoLearn da OLT. Para autorizar de forma automática as ONUs.

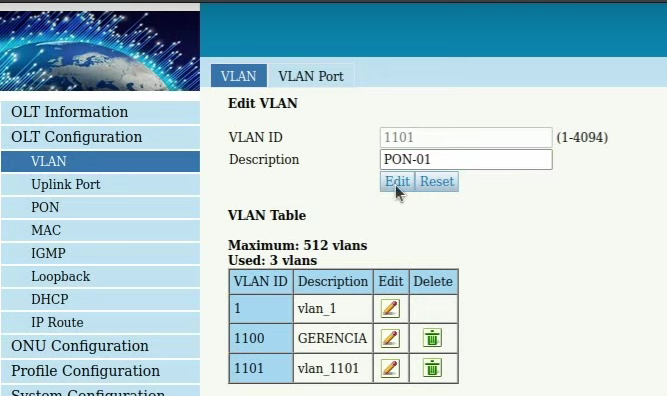

Vamos criar as Vlans
Sendo:
VLAN 1100 - GERENCIA DA OLT - ONDE INFORMAREMOS O IP DE ACESSO PELA PORTA UPLINK
VLAN 1101 - PORTA PON

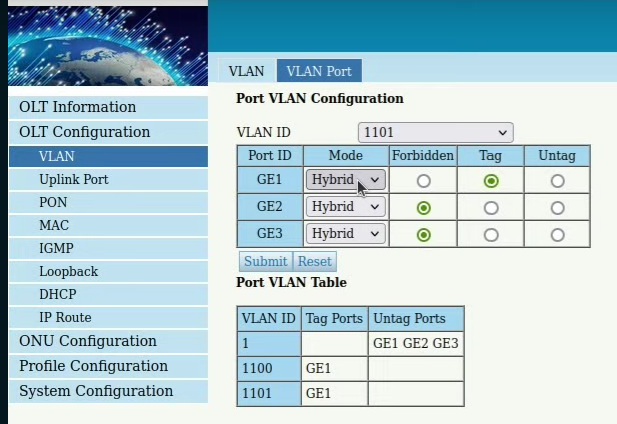

VAMOS INFORMAR PARA ONDE VAI ESSAS VLANS!
NO EXEMPLO VAMOS MARCAR COMO TAG NA GE1 - PORTA ONDE LIGA NO MIKROTIK. ONDE CHEGA O LINK. UPLINK.
Em mode tem 3 opções.
Acesso - so vai passar pacotes sem vlan
Thunk - somente pacotes com vlan
Hybrid - Tanto com vlan ou sem vlan.
Deixe em Hybrid.

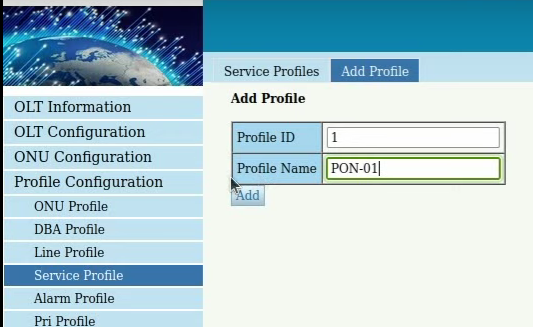

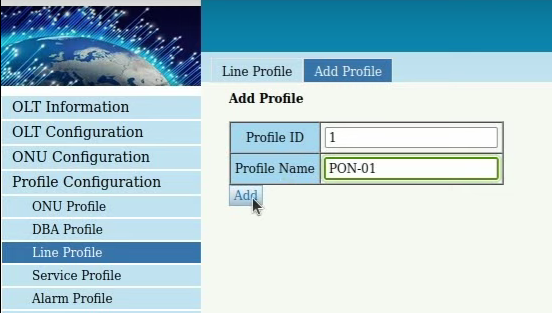

Vamos adicionar um novo profile
Vamos em detalhes do profile e vamos criar um:

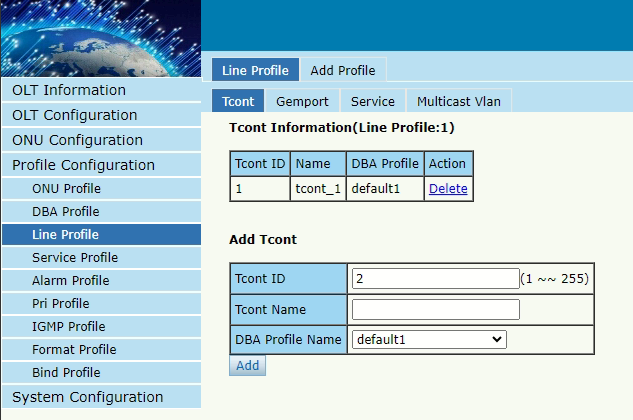

Tcont

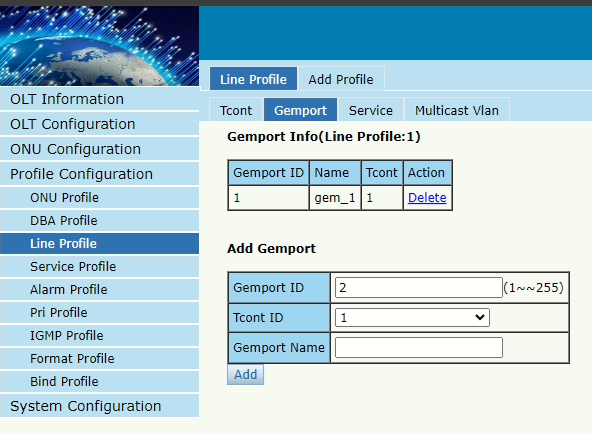

Gemport

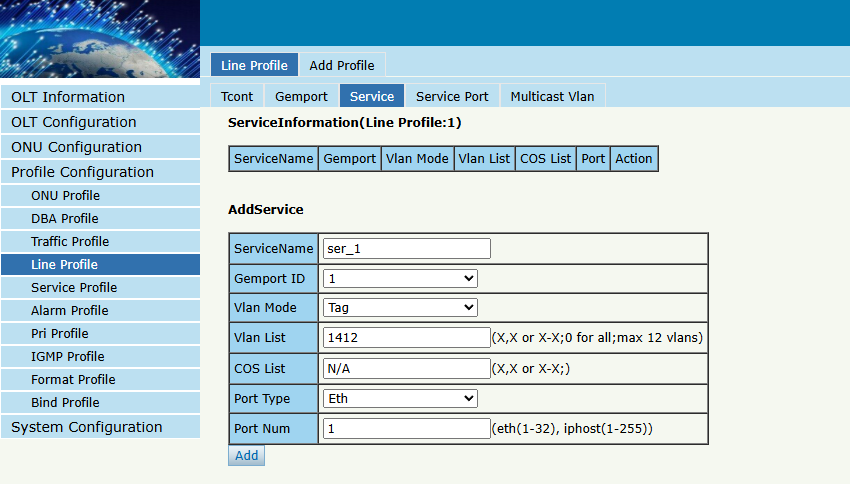

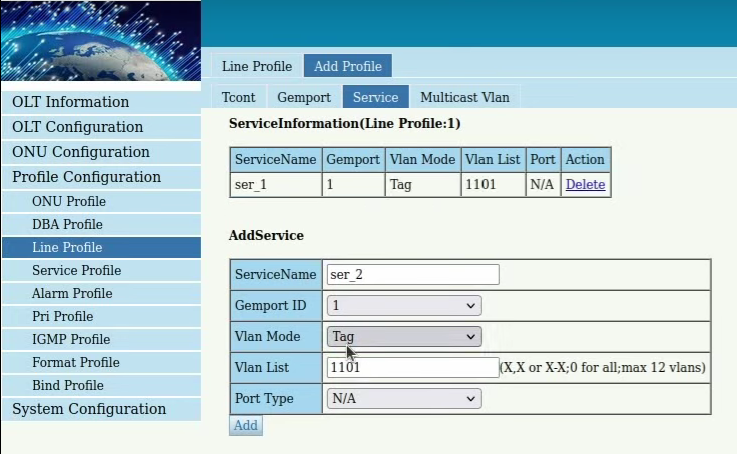

Service
No service informe a Vlan que vai para a porta PON. No caso a vlan 1101.

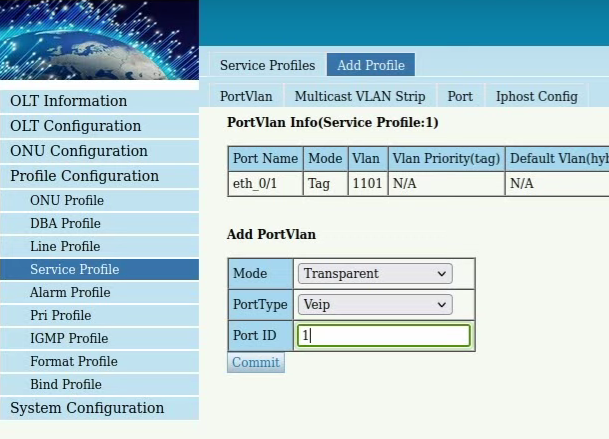

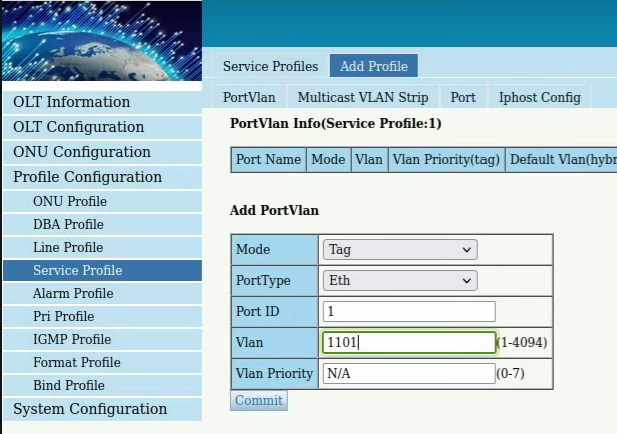

Crie um Service Profile:
Crie um outro:

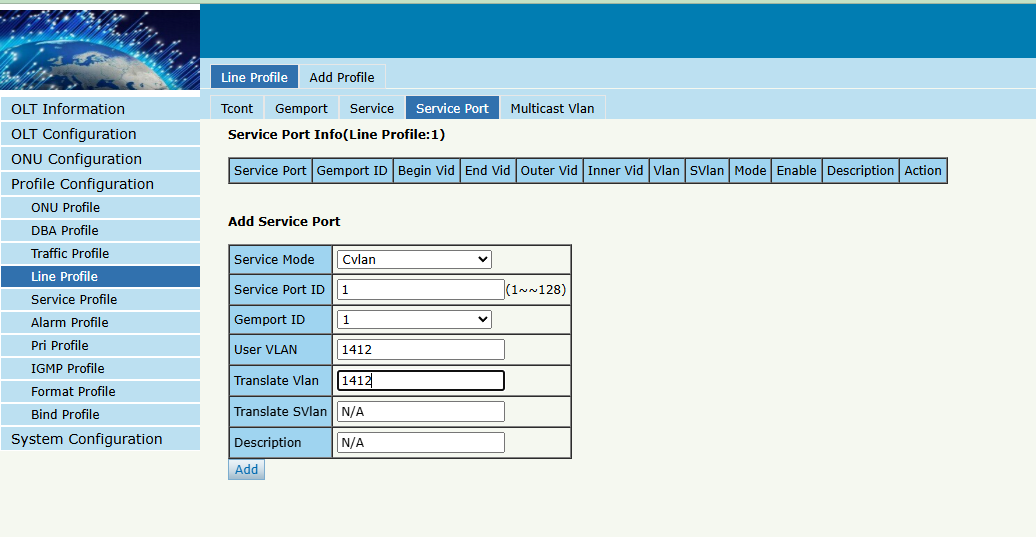

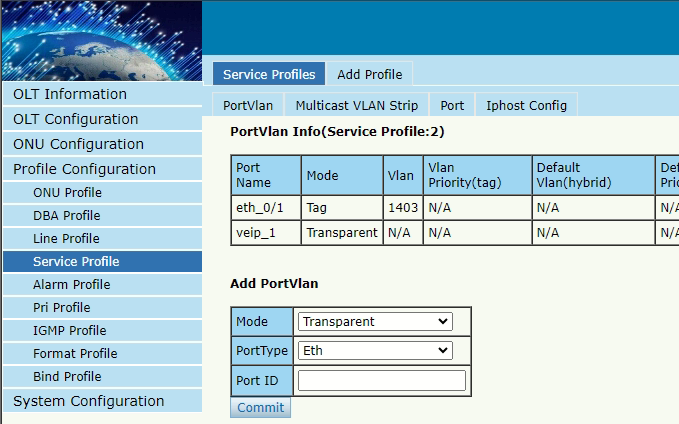

FICANDO DESSA FORMA. NO LUGAR DO 1403 NA IMAGEM ABAIXO SERIA O 1101. PRINT ERRADO.

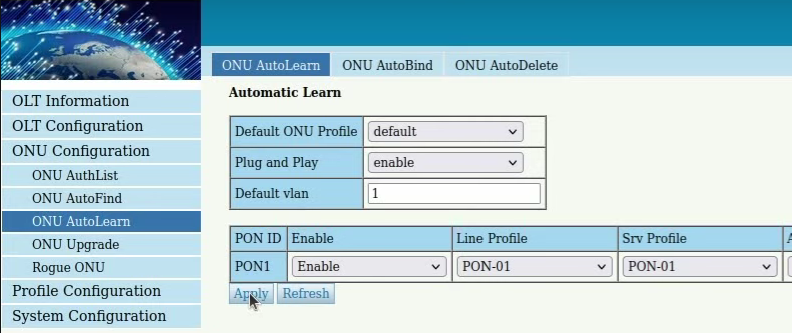

Vamos em AutoLearn e vamos informar na PON1 o profile que criamos.
E a parte de liberar ONU e ONT esta pronta.
Vamos adicionar um ip para gerenciar pelo Mikrotik!
Escolha a Vlan 1100 e adicione um ip de gerência. No exemplo utilizamos o 172.16.0.2 para a OLT e o 172.16.0.1 no mikrotik.
