Ativar IP nos Switchs de passagem com Vlan de gerencia

Criada por Danilo Tomich, Modificado em Sat, 06 Apr 2024 na (o) 06:00 PM por Danilo Tomich

Ativar IP nos Switchs de passagem com Vlan de gerência.

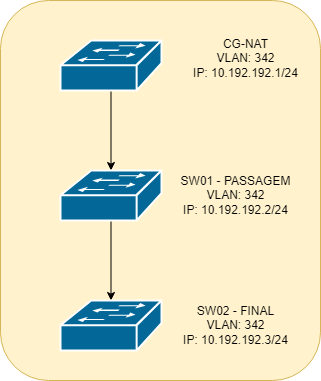

DIAGRAMA:

%3CmxGraphModel%3E%3Croot%3E%3CmxCell%20id%3D%220%22%2F%3E%3CmxCell%20id%3D%221%22%20parent%3D%220%22%2F%3E%3CmxCell%20id%3D%222%22%20value%3D%22SW01%20-%20PASSAGEM%22%20style%3D%22text%3Bhtml%3D1%3Balign%3Dcenter%3BverticalAlign%3Dmiddle%3BwhiteSpace%3Dwrap%3Brounded%3D0%3B%22%20vertex%3D%221%22%20parent%3D%221%22%3E%3CmxGeometry%20x%3D%22401%22%20y%3D%22350%22%20width%3D%22149%22%20height%3D%2230%22%20as%3D%22geometry%22%2F%3E%3C%2FmxCell%3E%3C%2Froot%3E%3C%2FmxGraphModel%3E

Sabendo que já configurou no CG-NAT a Vlan 342 e nessa vlan o IP 10.192.192.1/24 e apontou para a interface correta que liga no SW01. Faça dessa maneira para no SW 01, para poder pingar.

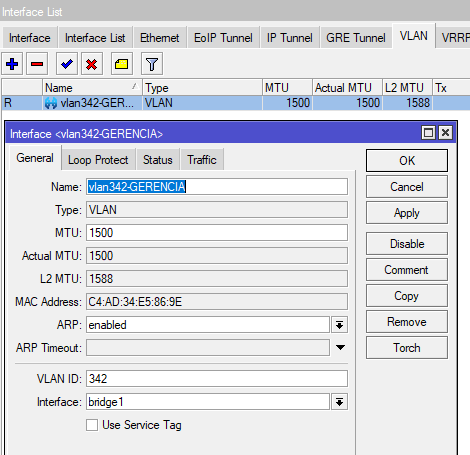

Crie a vlan no SW01 e coloque na bridge.

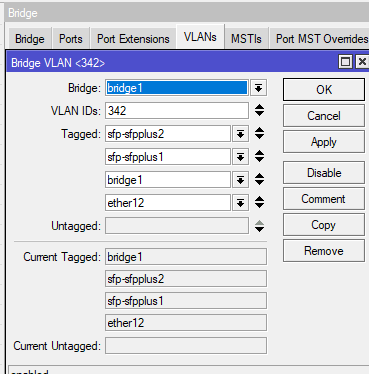

Já criado a bridge e adicionado todas as portas nela, então vamos na aba VLANs da BRIDGE e Declaramos as portas que vai pertencer a essa VLAN de gerencia dos SWs.

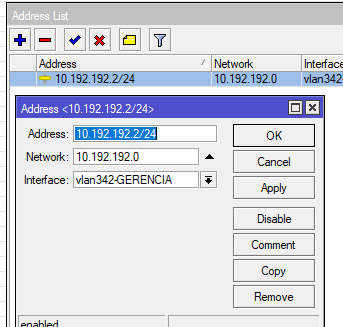

Depois basta ir em IP - Address e adicionar o ip na vlan.

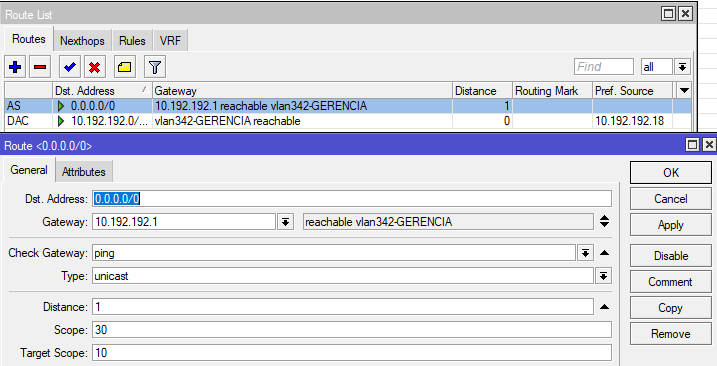

E por fim faça a rota de destino em ip - route
