PASSO 05 - Configurar Vlans, profile e serviços na OLT NOKIA

Vamos configurar as vlans que serão entregues a cada porta PON da OLT.
Lembre que no Passo 04 - configuramos uma VLAN 900 de Gerencia.

Relembrando:

Iremos agora configura da vlan 901 a 916 para cada porta PON da placa pon 1.

configure vlan id 901 name PPPoE mode residential-bridge ipv6-mcast-ctrl in-qos-prof-name name:Default_TC0

Significados:

ipv6-mcast-ctrl = permite o trafego de ipv6

in-qos-prof-name:HSI = Fila de prioridade sobre a vlan. Para PPPoe Default_TC0. Sem prioridade. E nessa opção que definimos a prioridade de serviços. Podemos então criar outra vlan para VOZ, por exemplo, na Default_TC3

mode = residencial-bridge

Temos alguns tipos de modos:

vlan cross-connect:

1:1, ou seja, um para um.. Uma única vlan para uma única porta. Seria para empresar, ou para um serviço específico. Por exemplo

A OLT não faz tratamento algum, passa transparente.

residential-bridge:

1:N, ou seja, uma vlan para várias ONUs, varias portas.

Podemos configura dessa forma para definir uma vlan para uma porta PON, por exemplo. Onde todos clientes dessa porta vai ser conectado por essa vlan.

Ou até mesmo uma única vlan para toda a placa PON.

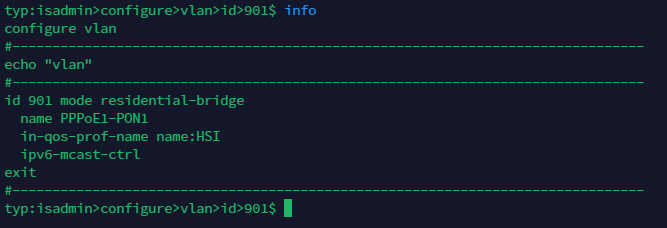

#### Olhar as vlans configuradas

info

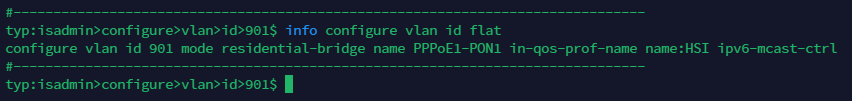

Olhar todas vlans configuradas:

info configure vlan id flat

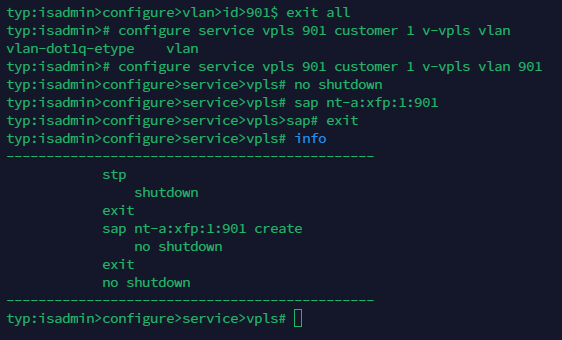

############ Configurar o servidor dessa vlan para sair trafego por ela

exit all
configure service vpls 901 customer 1 v-vpls vlan 901
description "Vlan PPPoE"
no shutdown
sap nt-a:xfp:1:901
exit
info

O que estamos fazendo.

xfp - interface fisica numero 1 de uplink

900 = A marcação vlan

Dessa forma já informamos que essa vlan esta passando via tag na porta uplink.

####Agora devemos informar qual placa pon essa vlan vai ser configurada.
Ainda na mesma VPLS.
No caso na Placa 01.
Nesse exemplo estou passando a vlan 901 para toda a placa 01. Para fazer gerencia de vlan por porta pon, é de outra forma. Mostrarei mais a frente.

Esse exemplo é legal para segmentar por serviço cada vlan.
E hoje não se utiliza mais uma vlan por porta pon. Não faz sentido, uma vez que tem proteção contra loop pelas portas.

sap lt:1/1/1:901
exit
info

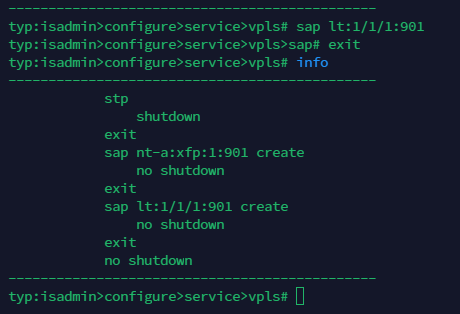

Perceba abaixo que a vlan 901 esta passando pela nossas porta UP-LINK e na nossa porta PON.

A opção de stp vai esta em shutdown.

stp significa o spannigntree

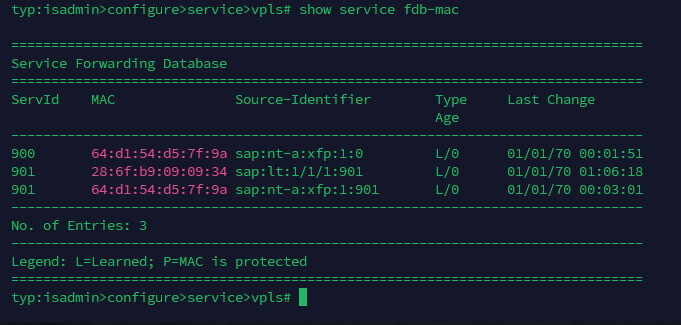

Veja se aprendeu MAC-Adress.

show service fdb-mac

###Coloque uma descrição a essa vpls:

description PPPoE-PORTA01-PON01

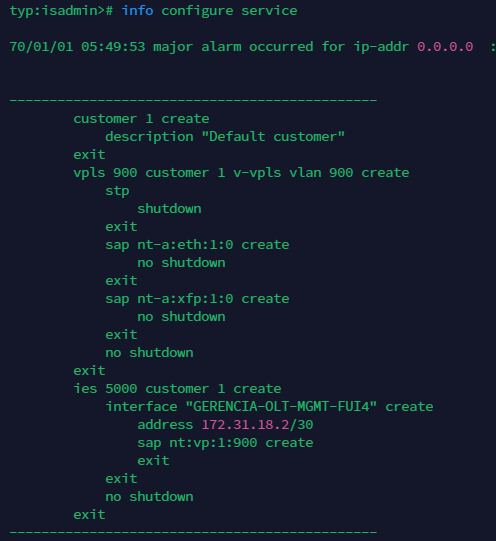

#### olhar todos os serviços configurados:

info configure service

E vamos salvar tudo:

exit all
admin save
admin software-mngt ihub database save-protected
