Configurar Vlan Tag e Untag CRS serie 1xx/2xx

Configurar Vlan Tag e Untag CRS serie 1xx

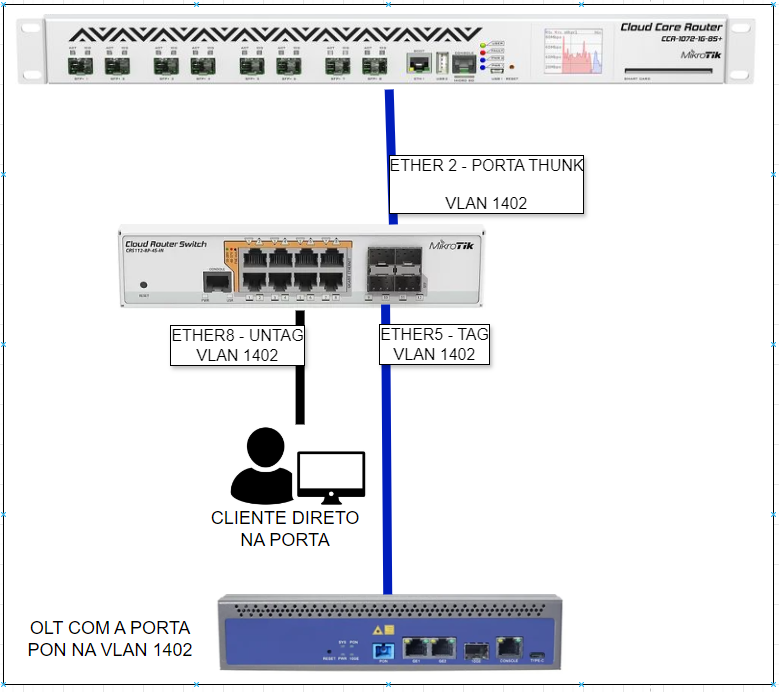

Topologia

No Exemplo:

01 - Vamos receber a Vlan 1402 em uma porta que vem o link, chamamos de porta UPLINK.
Exemplo: Ether02 - WAN - UPLINK

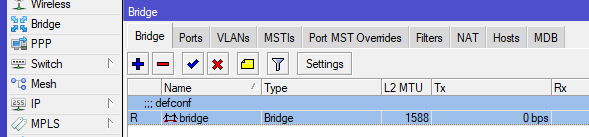

Primeiro cria uma Bridge para todas a interfaces no switch

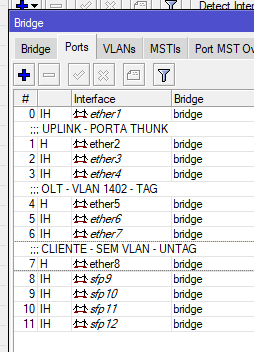

    Repare na imagem acima que precisa esta com o H na frente de cada interface. Significa que o Hardware Offload do swich este ativo e funcionando. Muito importante para o máximo desempenho do switch.

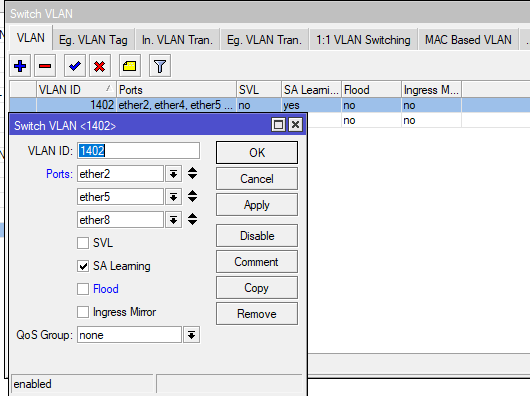

    Vamos declarar a VLAN 1402 nas portas participantes.
Switch -> Vlan - VLAN

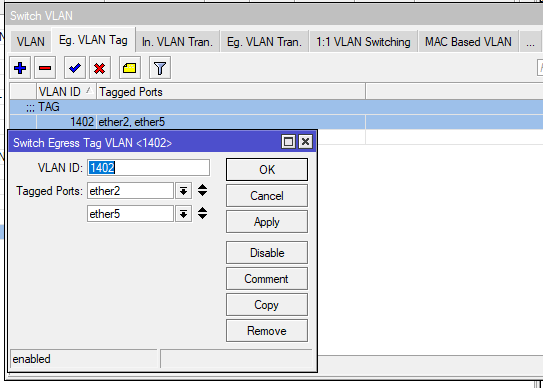

Vamos informar agora que a vlan 1402 vai sair TAG na porta 5. Que está ligado nossa OLT.

Switch -> Vlan -Eg. VLAN Tag

E fim. Essa é a forma de repassar qualquer VLAN TAG!

Ae na OLT defina se vai ser tag ou untag a vlan na porta pon (porta que vai para clientes) dela. (Consulte manual da OLT de como fazer. Caso não saiba, algumas OLTs já vem pronto para utilizar, ae basta entregar na porta do switch Untag. Mais abaixo vamos explicar como fazer untag para entregar a um cliente conectado direto em uma porta do swich, igual imagem acima.

03 - Na porta 8 do switch vamos entregar a vlan untag.

Dessa forma não tem a necessidade de informar a vlan no cliente, OLT ou dispositivo.

Considerando que já tenha criado a bridge e adicionado as portas na bridge.
Informe então as portas participantes dessa VLAN UNTAG

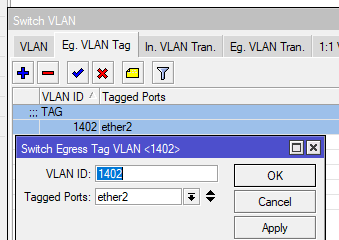

Em Switch - VLAN - Eg. VLAN Tag
informe a porta que vai chegar a vlan 1402 tag. No caso a Ether2.

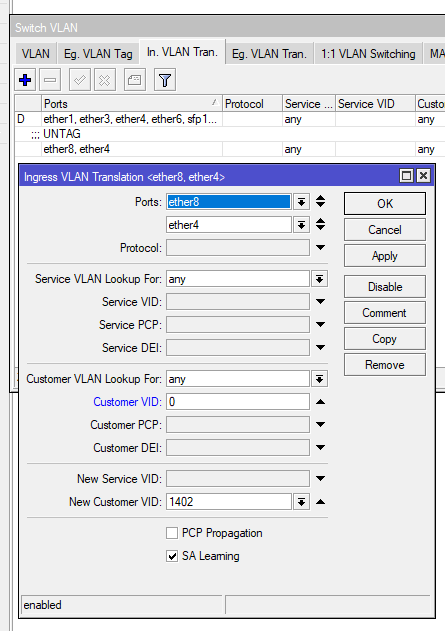

Em Switch - VLAN - In. VLAN Tran.
Informe a porta que deseja entregar UNTAG. Ou seja, sem a vlan 1402.

E fim.
