Atualziar Firmeware

Criada por Danilo Tomich, Modificado em Qua, 20 Ago na (o) 3:42 PM por Danilo Tomich

Vamos olhar primeiro em qual versão esta

show version

Depois veja as interfaces como estão os nomes das portas, se tiver com firmewre antigo, não ativa as interfaces extras para 10gb.

show int brief

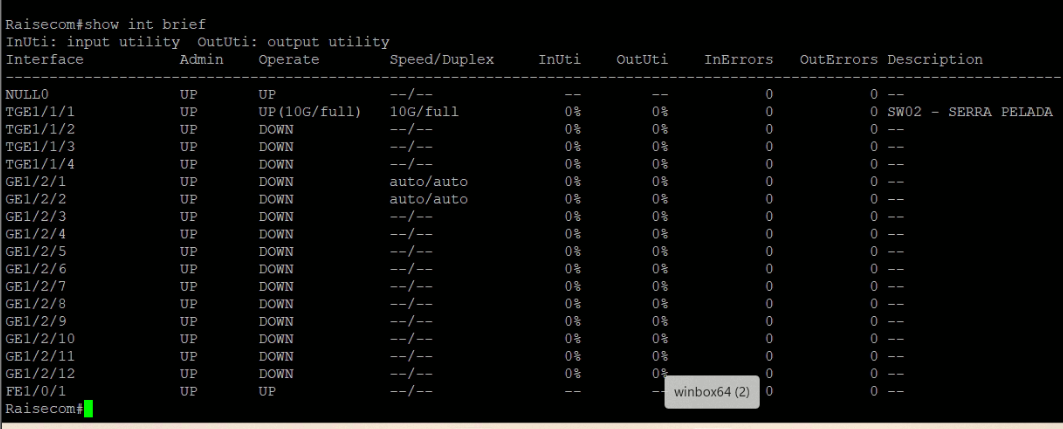

Versão antiga - somente 4 portas de 4 gb.

Versão atualizada - com 6 portas de 10 gb

RAX711-C-R-AC/S

Atualização de capacidade de portas

Objetivo:

Este documento tem como objetivo apresentar passo a passo de forma simplificada as atualizações necessárias no equipamento Raisecom RAX711-C-R-AC/S para que tenha um aumento de capacidade de portas 10G passando das atuais 04 portas de 10G com 12 portas de 1G >>> Para 06 portas de 10G com 10 portas de 1G.

Pré-requisitos:

Equipamento Raisecom RAX711-C-R-AC/S.
PC/Notebook com adaptador de rede RJ45.
Cabo de rede RJ45
Cabo console (USB-USB)
Software de servidor FTP/TFTP/SFTP
Arquivo de firmware 10.4.27 ou superior.
Arquivo de PAF.

Arnaldo de Souza Medina

07/05/2025

1 - Preparação do ambiente para download dos arquivos.

1.1 - Acessar o equipamento via cabo serial USB.

1.2 - Verificar versão de firmware atual com o comando “show startup” ou “show version”.

Obs.: Para sucesso do processo é necessário a atualização do firmware para a versão 10.4.27 ou superior como será demonstrado nos próximos passos.

1.3 - Conectar o PC/Notebook a qualquer porta do Raisecom via cabo de rede (UTP).

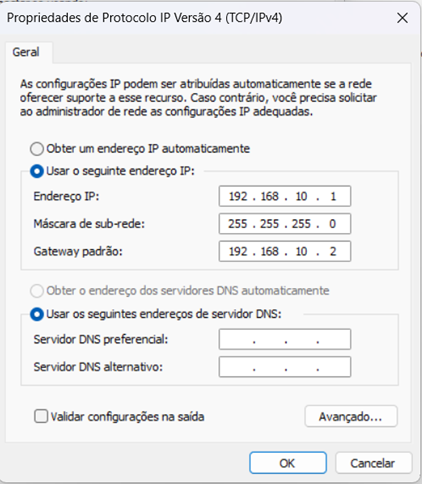

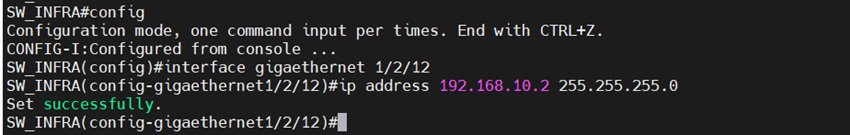

1.4 - Configurar o PC e o equipamento Raisecom com IPs da mesma rede para que tenham comunicação layer 3.

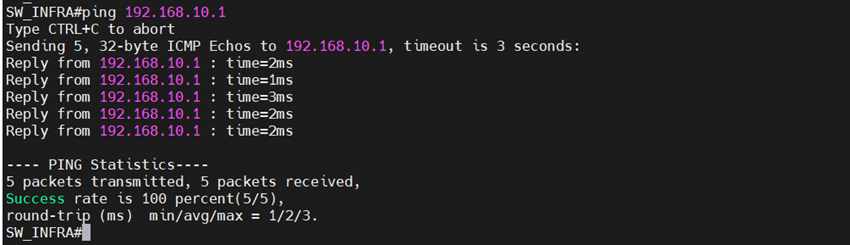

1.5 - Testar conectividade layer 3 (ping) entre equipamento Raisecom e PC/Notebook.

1.6 – Abrir o servidor FTP.

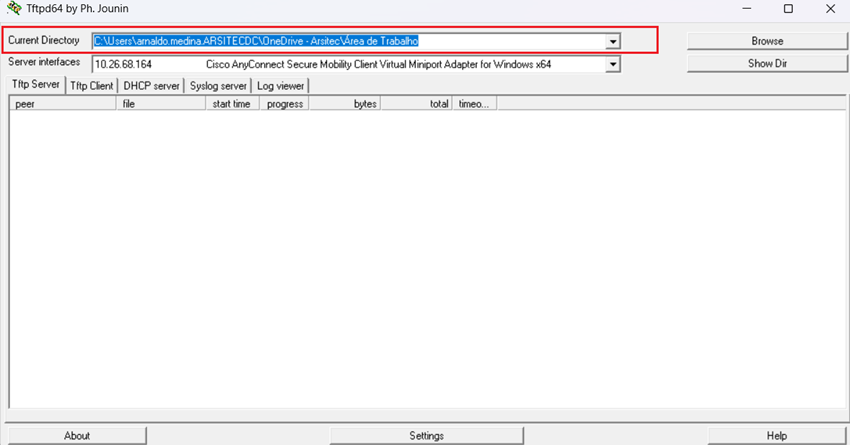

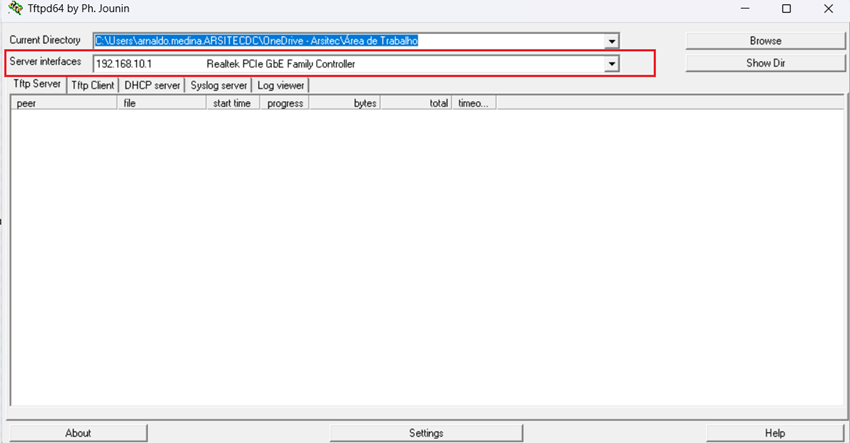

Obs: Em nosso exemplo usaremos o software “Tftpd64”.

1.7 - Escolher a pasta em que os arquivos de firmware e PAF estão armazenados.

1.8 – Escolher o adaptador de rede/IP em que está conectado seu PC/notebook ao equipamento Raisecom.

2 – Atualização do arquivo de firmware.

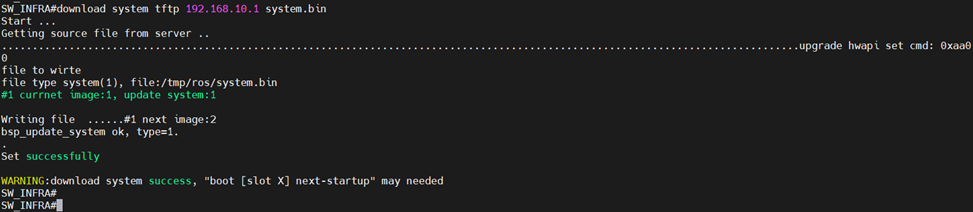

2.1 - No Raisecom efetuar o download do firmware com a sintaxe abaixo e confirmar a mensagem de sucesso de escrita. Obs: Download pode levar alguns minutos até o término.

download system tftp 192.168.10.1 system.bin

Onde:

Download = Comando para baixar o arquivo

System = local de armazenando do arquivo a ser baixado

Tftp = método de transferência de arquivo

192.168.10.1 = IP configurado na placa de rede do PC/Notebook

System.bin = nome do arquivo a ser baixado

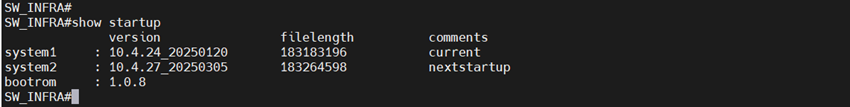

2.2 - Verificar se o novo firmware está no system2 da startup com o comando “show startup”.

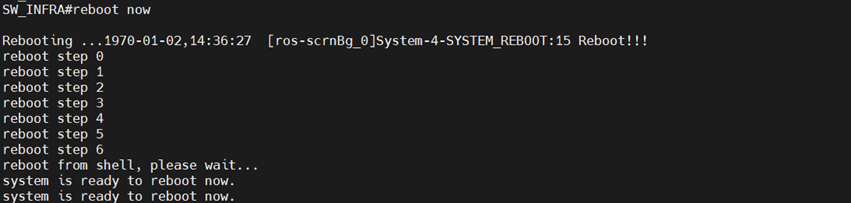

2.3 - Efetuar reboot do equipamento Raisecom com o comando “reboot now”.

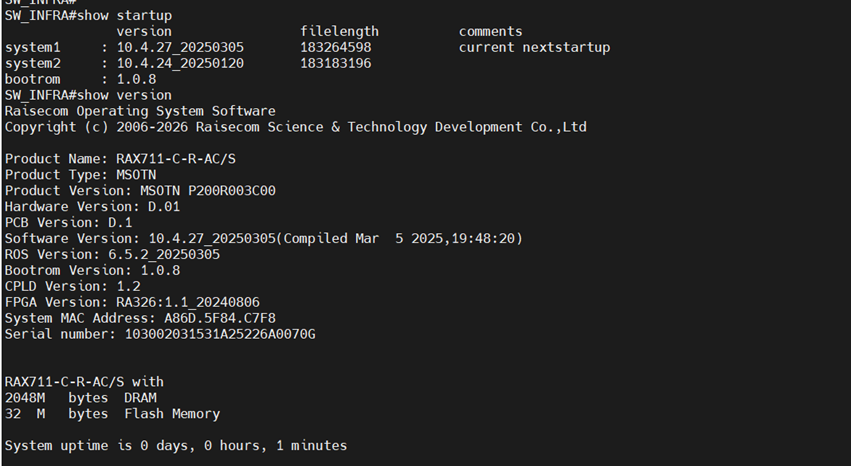

2.4 - Confirmar novo firmware operando no system1(Principal) com os comandos “show startup” e “show version”.

3 – Atualização do arquivo PAF.

3.1 – Efetuar o download do arquivo “PAF” conforme a sintaxe abaixo, em relação ao download do firmware apenas alteramos a opção de “system” para “paf” e o nome do respectivo arquivo.

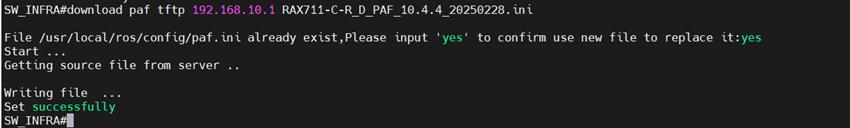

download paf tftp 192.168.10.1 RAX711-C-R_D_PAF_10.4.4_20250228.ini

Aplicar “yes” após o comando de download e confirmar o sucesso da escrita.

3.2 - Aplicar “reboot now” novamente.

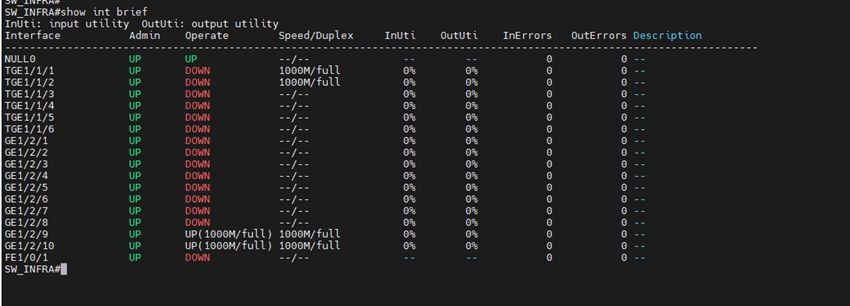

3.3 – Após se logar novamente confirmar o sucesso da atualização com o comando “show interface brief”, nele será possível observar as novas 2 portas 10G, totalizando 06 portas 10G.
