Autorizar ONU com vlan untag na OLT ZTE

Criada por Danilo Tomich, Modificado em Qua, 24 Jul na (o) 7:34 PM por Danilo Tomich

Vamos autorizar uma ONU com a VLAN UNTAG. 1:N

###Vamos passar a VLAn que desejamos na porta uplink da OLT.

conf t
interface xgei_1/3/2
switchport vlan 3005 tag

### Caso queira ver detalhes da porta UPLINK:

show interface xgei_1/3/2

###Pegue a informação em qual porta PON o pessoal ligou a ONU.
Vamos então visualizar qual o último número liberado nessa porta PON da OLT.

show pon onu information gpon-olt_1/1/6

show running-config interface gpon-olt_1/1/6

### Visualize o MAC da ONU:

show pon onu uncfg

###Vamos liberar a ONU

interface gpon-olt_1/1/6
onu 37 type F601 sn ZTEGD0269DF9

Depois:

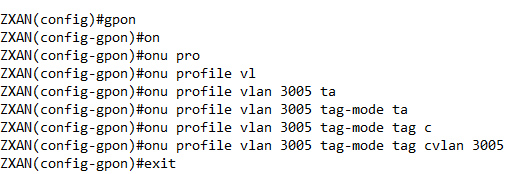

config
gpon
onu profile vlan 3005 tag-mode tag cvlan 3005
exit

###Sabendo qual é o próximo número, vamos adicionar na ONU o seguinte:
sn-bind
Profile
tcont
service-port

Para saber essas informações na OLT, podemos visualizar todas as configurações dela, e pegar um exemplo de que ja tenha liberado!

show running-config

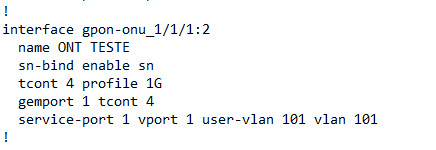

Nesse comando acima, vai aparecer todas as configurações. Pegue como exemplo, algo parecido da imagem abaixo.
Esse exemplo da imagem ja tinha configurado na OLT. E tem exatamente o que precisamos.

###Vamos acessar a porta PON e o próximo número liberado.

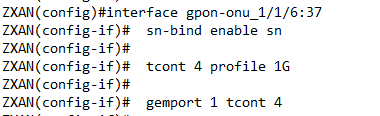

interface gpon-onu_1/1/6:37

Ae adicionamos os dados que achamos.

sn-bind enable sn
tcont 4 profile 1G
gemport 1 tcont 4

###Por último adicionamos a Vlan.

service-port 1 vport 1 user-vlan 3005 vlan 3005
exit

###Proximo passo:

ZXAN(config)#pon-onu-mng gpon-onu_1/1/6:37
ZXAN(gpon-onu-mng 1/1/6:37)#service 1 gemport 1 vlan 3005
ZXAN(gpon-onu-mng 1/1/6:37)#vlan port eth_0/1 mode tag vlan 3005

###Caso queira ver se chegou MAC dessa vlan.. Para isso precisa já ter passando a Vlan ate a OLT.

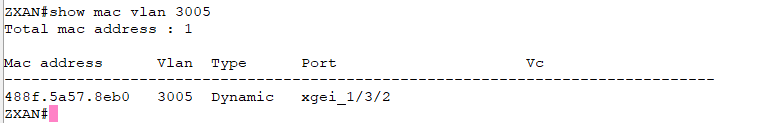

show mac vlan 3005

Nesse exemplo chegou certinho da porta UPLINK, faltando somente o MAC do cliente. AE ligando no cliente deve aparecer.

###Para saber se pegou MAC na vlan:

show mac vlan 3005
