Equipamentos da Nokia, maioria tem um padrão de cabo para acesso diferente de outras marcar.
Cabos, consoles seriais da Huawei, Mikrotik, e outros, não é compatível para acessar equipamentos na NOKIA.
Por esse motivo documentamos como faz o cabo, conforme o Datasheet da NOKIA.
Levando em consideração que você já tenha o cabo serial no computador e já instalado, vamos então focar na montagem do cabo no qual vai ligar na OLT e em seguida como fazer o primeiro acesso.

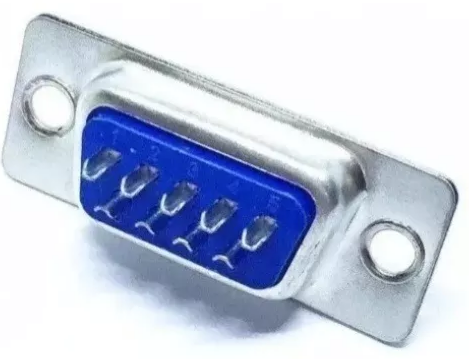

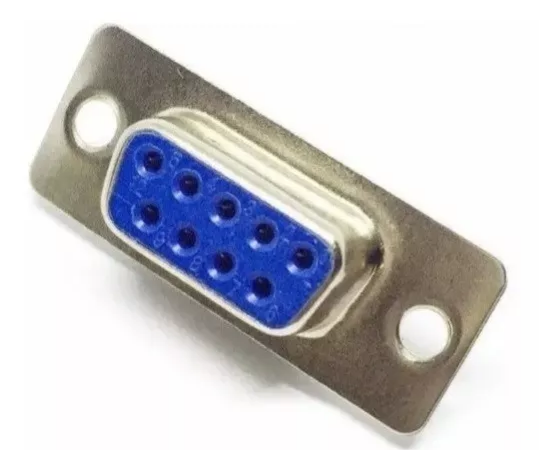

Primeiro é necessário adquirir um conector DD9 fêmea ou macho. Depende da conexão que você tiver no seu computador.
Para facilitar na construção, repare que esses conectores vêm uma numeração neles. Vai ser necessário saber essa numeração, para seguir a sequência de solda dos cabos.
Pegue um cabo de rede CAT6 e faça uma ponta dele com RJ45 na seguinte sequência.
Em seguida, faça a solda do conector serial Dd9.
Irei postar dois exemplos que deu certo.

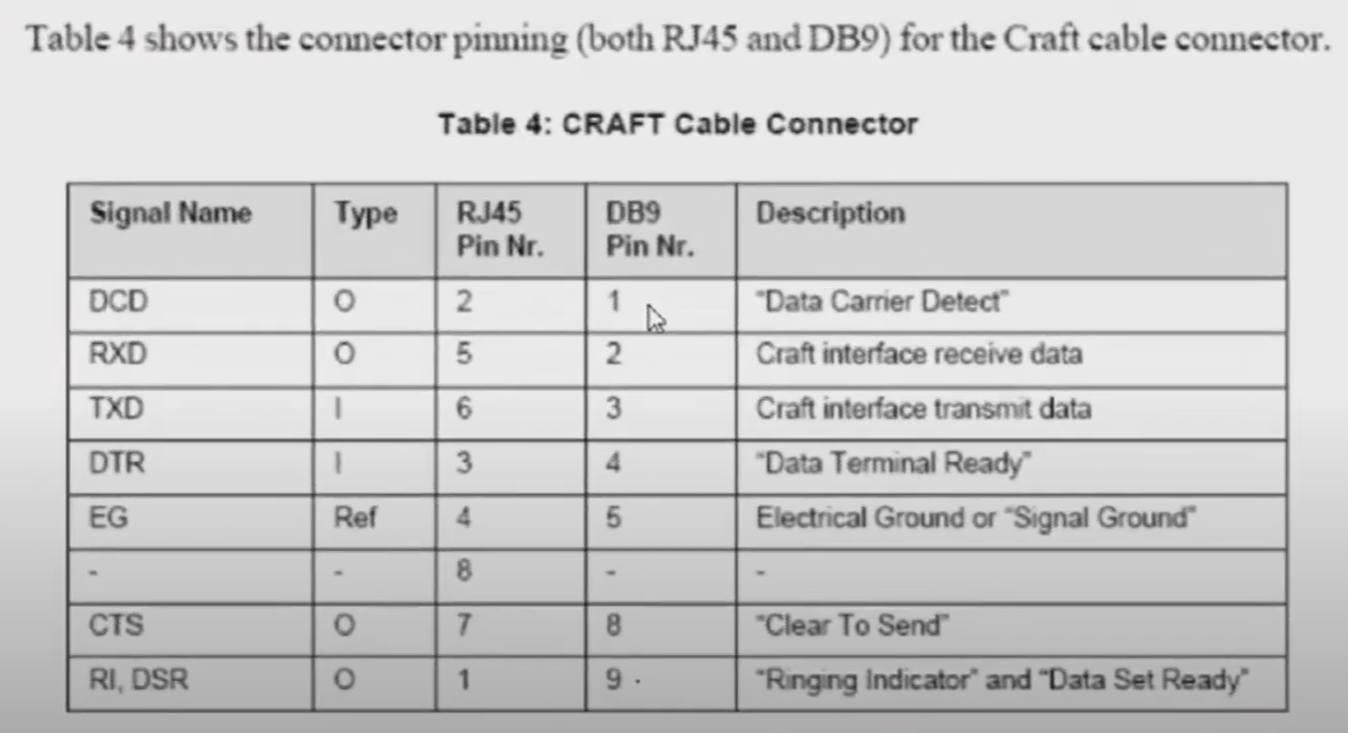

Basta seguir conforma a imagem qualquer um dos dois.

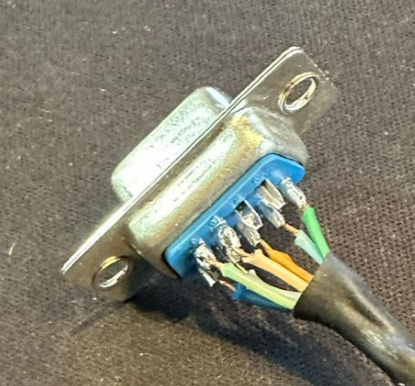

Essa primeira opção achei mais fácil entendimento!

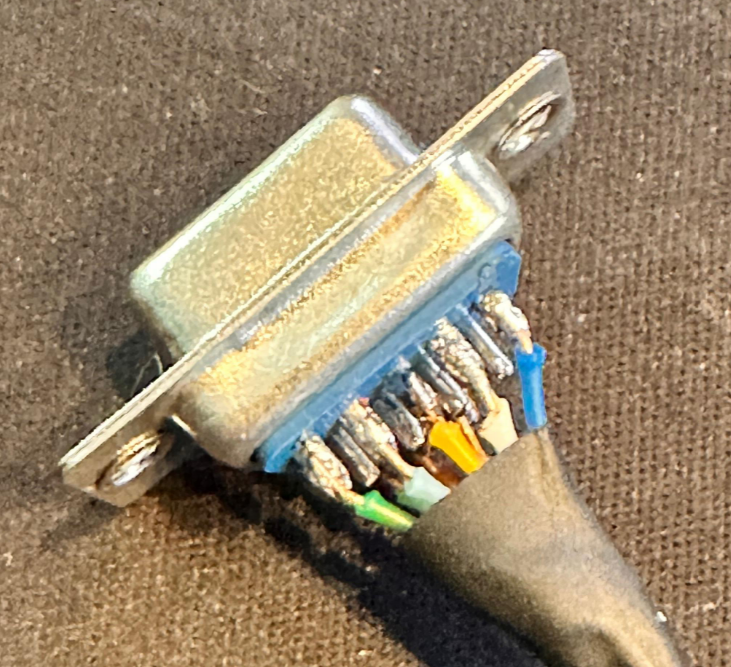

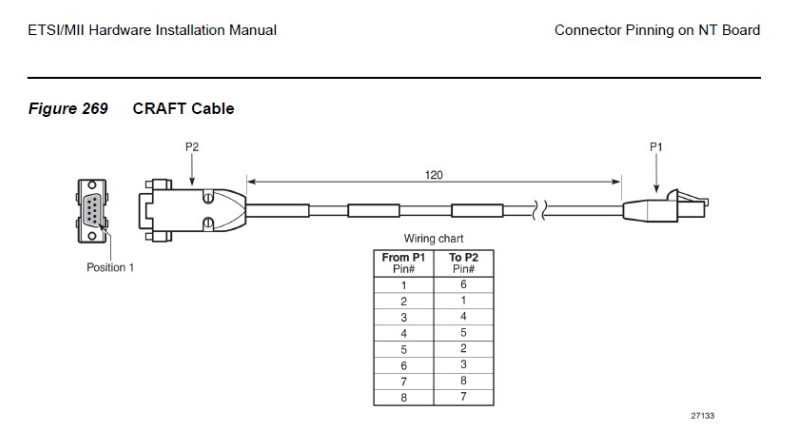

Essa é a segunda opção:

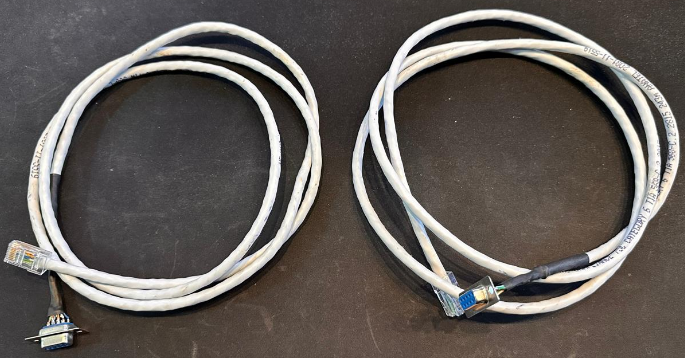

Os dois tipos de cabo pronto:
Agora basta ligar na OLT na porta LCRT para o primeiro acesso.
